16-Ali-Sentinel

本笔记来源于：尚硅谷SpringCloud框架开发教程(SpringCloudAlibaba微服务分布式架构丨Spring Cloud)
b站视频
文章来自：
https://github.com/OT-mt/cloud2020/tree/master/springcloud-2%E5%B0%9A%E7%A1%85%E8%B0%B7%E5%91%A8%E9%98%B3-2020

脑图

本地：
尚硅谷SpringCloud

在线：
尚硅谷SpringCloud

简介

官网

https://github.com/alibaba/Sentinel/wiki/%E4%B8%BB%E9%A1%B5

与Hystrix区别

Hystrix
  1. 需要自己搭建监控平台。
  2. 没有一套web界面可以进行更加细粒度的配置，流控，速率控制，服务熔断，服务降级。
    Sentinel
  3. 单独一个组件，可以独立出来
  4. 页面化的细粒度统一配置

    是什么

    随着微服务的流行，服务和服务之间的稳定性变得越来越重要。Sentinel 是面向分布式服务架构的流量控制组件，主要以流量为切入点，从限流、流量整形、熔断降级、系统负载保护、热点防护等多个维度来帮助开发者保障微服务的稳定性。

    能干什么

  5. 流量控制
  6. 熔断降级
  7. 系统自适应保护

    Sentinel 控制台

    组件由两部分组成

  8. 核心库，jar包，不依赖任何框架，能够运行于所有Java运行的环境。
  9. 控制台，基于springboot开发，打包后直接运行，不需要额外的tomcat。

    安装

  10. https://github.com/alibaba/Sentinel/releases
    选择sentinel-dashboard-1.7.2.jar
  11. 命令行切换到jar包目录
  12. java -jar sentinel-dashboard-1.7.2.jar
  13. http://localhost:8080/
  14. 账号密码 sentinel

使用

建模块cloud-alibaba-sentinel-service8401

  1. pom
    1
    2
    3
    4
    5
    6
    7
    8
    9
    <!-- 后续做持久化用到 -->
    <dependency>
        <groupId>com.alibaba.csp</groupId>
        <artifactId>sentinel-datasource-nacos</artifactId>
    </dependency>
    <dependency>
        <groupId>com.alibaba.cloud</groupId>
        <artifactId>spring-cloud-starter-alibaba-sentinel</artifactId>
    </dependency>
  2. yml
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    server:
      port: 8401

    spring:
      application:
        name: cloud-alibaba-sentinel-service
      cloud:
        nacos:
          discovery:
            # 服务注册中心地址
            server-addr: localhost:8848
        sentinel:
          transport:
            # 配置sentinel dashboard地址
            dashboard: localhost:8080
            # 默认 8719端口，假如被占用从8719开始+1扫描直到直到未被占用的端口
            port: 8719

    management:
      endpoints:
        web:
          exposure:
            include: '*'
  3. main
    @SpringBootApplication
    @EnableDiscoveryClient
  4. controller
    1
    2
    3
    4
    5
    6
    7
    8
    9
    @GetMapping("/testA")
    public String testA(){
        return "testA";
    }

    @GetMapping("/testB")
    public String testB(){
        return "testB";
    }
  5. 启动 nacos，sentinel，启动模块
  6. 访问模块，观察 sentinel里变化

    流控规则

    介绍

  7. 资源名：唯一名称，默认请求路径
  8. 针对来源：Sentinel可以针对调用者进行限流 ，填写微服务名，默认 default
  9. 阈值类型
    • QPS（每秒请求数量）：当调用api的QPS达到阈值后进行限流
    • 线程数：调用该api的线程数达到阈值后进行限流
  10. 是否集群：不需要集群
  11. 流控模式：
    • 直接：api达到限流条件时直接限流
    • 关联：当关联的资源达到阈值时就限流自己
    • 链路：只记录指定链路上的流量（指定资源从入口资源进来的流量，如果达到阈值就进行限流）
  12. 流控效果
    • 快速失败：直接失败，抛异常
    • Warm Up：根据codeFactor（冷加热因子，默认3）的值，从阈值 codeFactor，经过预热时长，才达到设定的QPS阈值。

      流控模式

直接

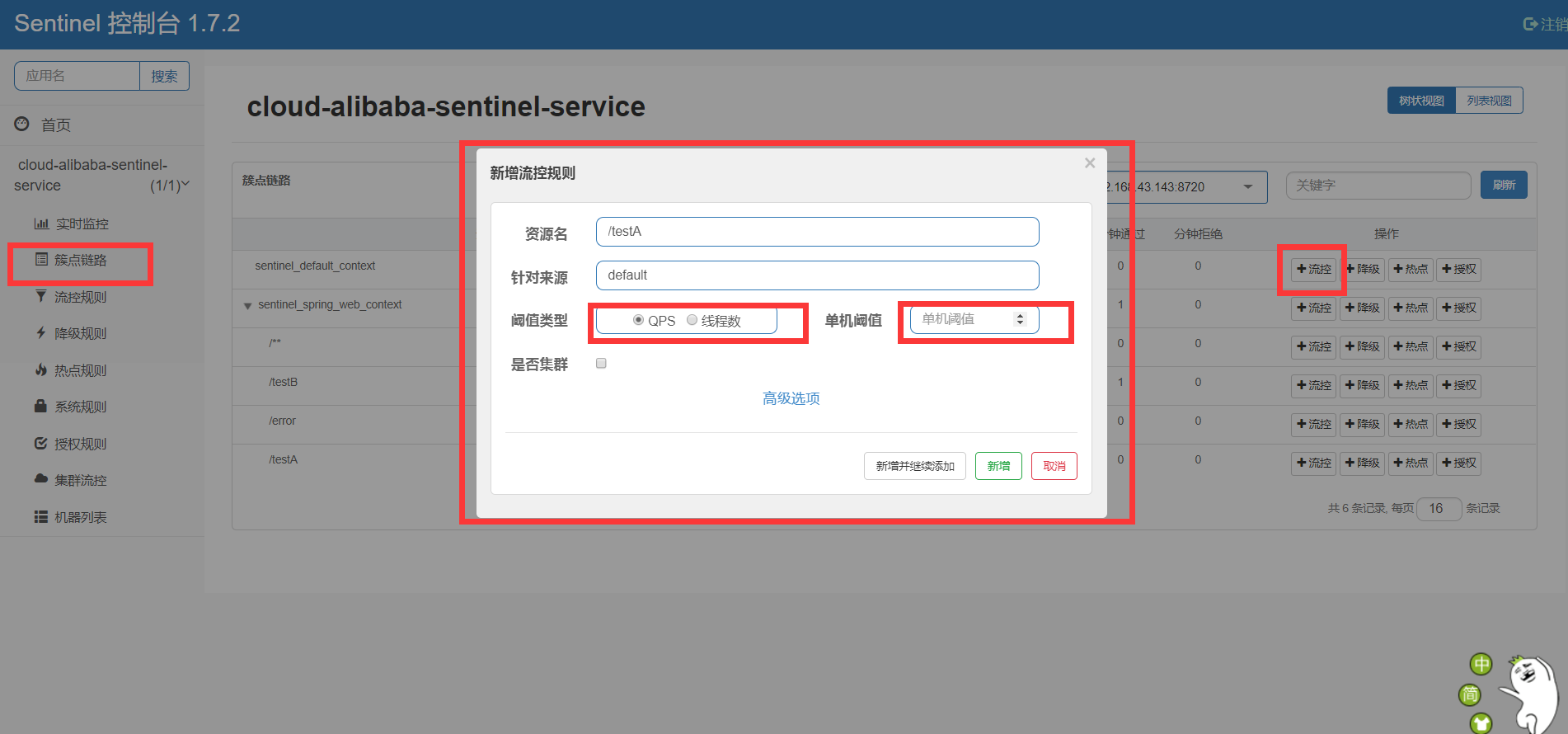

  1. 按上图设置QPS为1，然后访问 testA 观察效果
  2. 达到阈值快速失败
  3. 自定义报错信息
    关联
  4. 关联 testA 与 testB
  5. B达到阈值，限流A

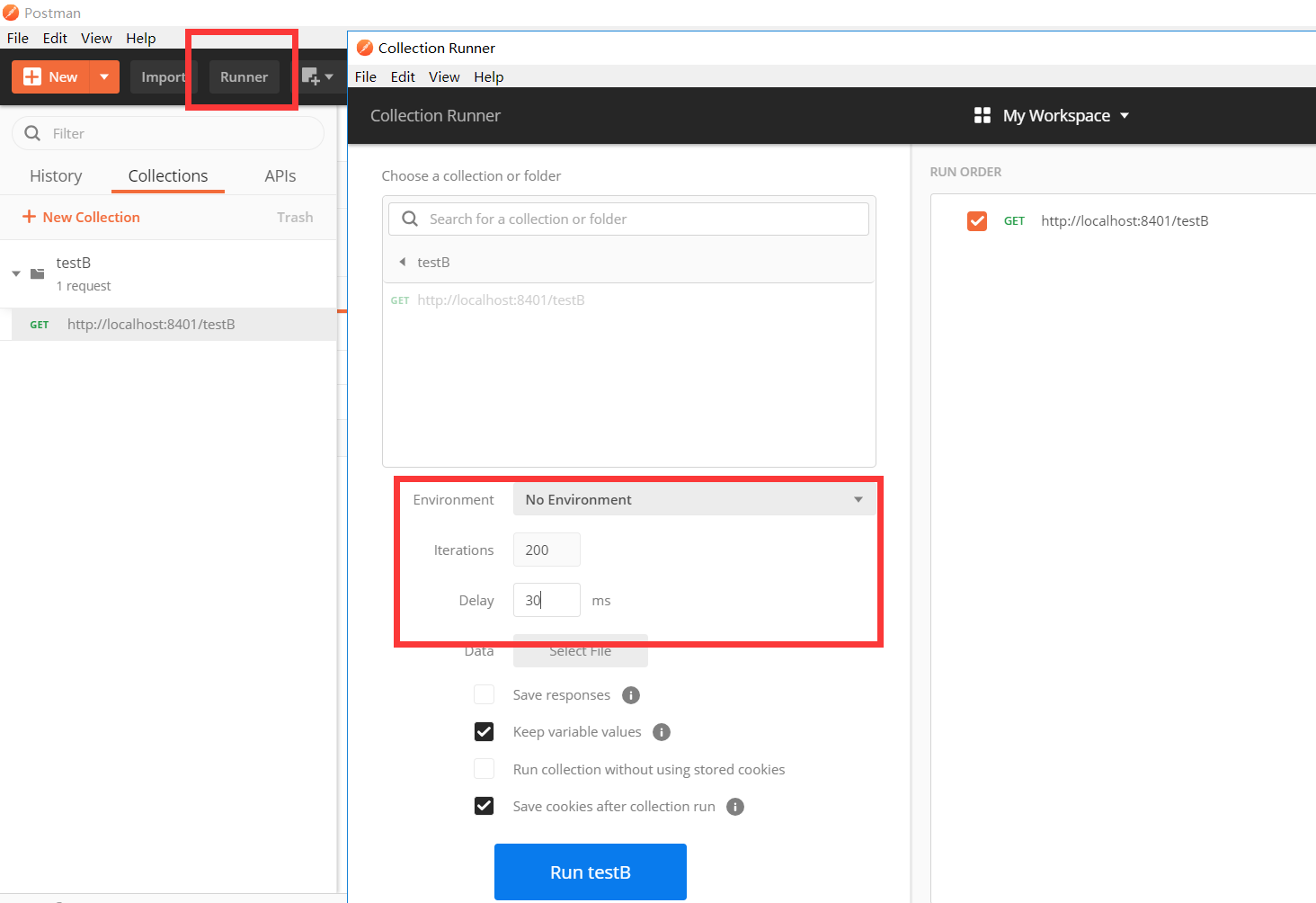

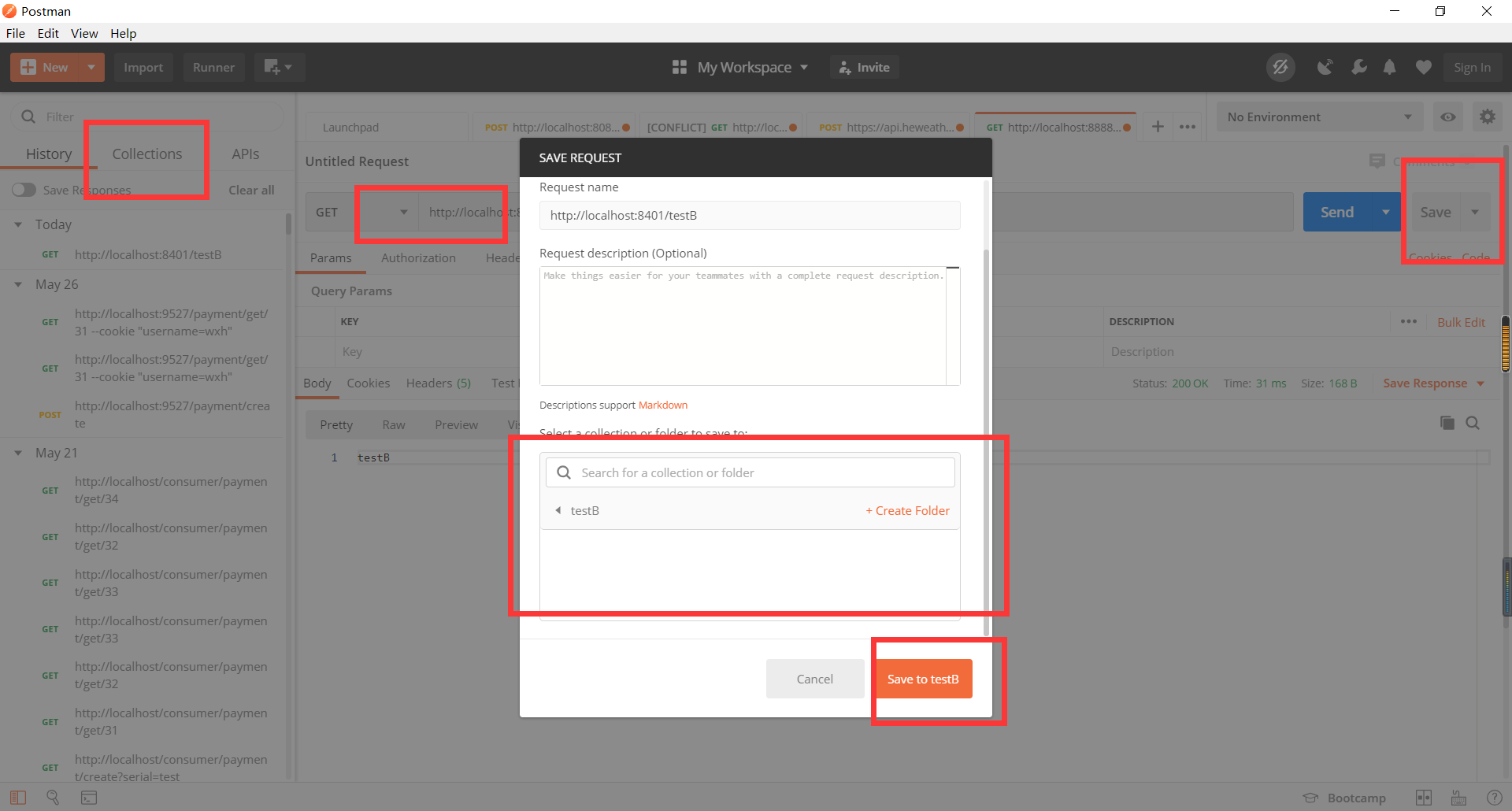

  6. 使用 postman 模拟并发请求

1. 先访问testB
2. save到新建collection里
3. 选择runner，选择testB，选择迭代次数和等待时长
  1. 启动postman，再访问testA查看效果
    链路
  2. 两个入口a，b调用同一个资源，只记录a上的限流，而不关系心b的使用

    流控效果

    直接快速失败（默认）

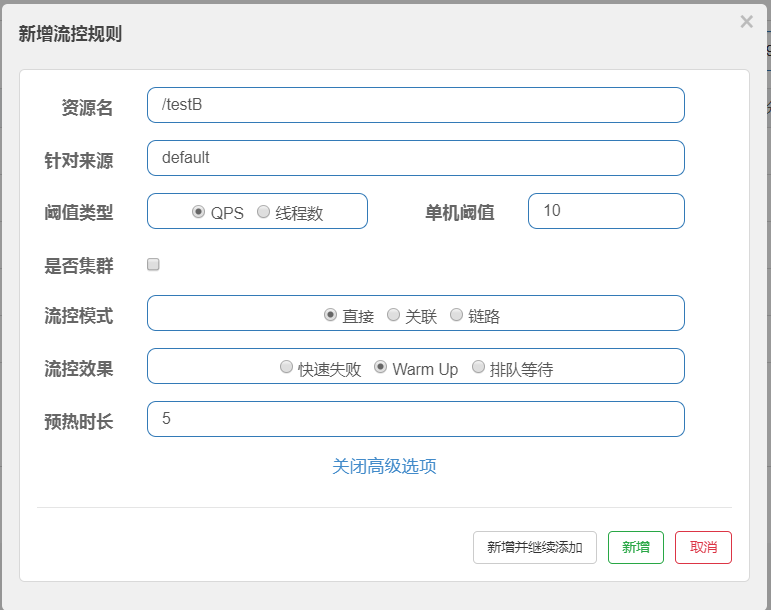

    预热

  1. 初始QPS = QPS/3
  2. 阈值从初始QPS主键增加到 QPS
  3. 访问 testB 观察随时间变化错误的数量变化

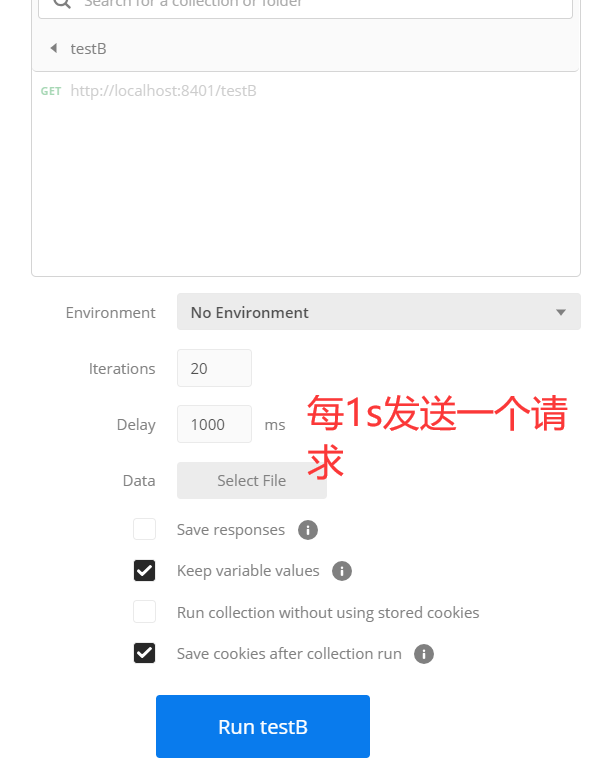

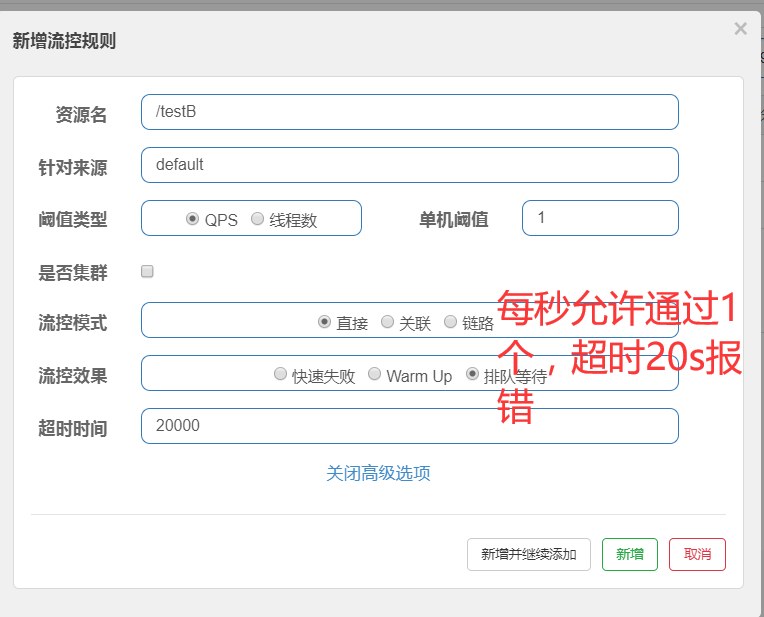

    排队等待

为 testB 设置打印当前时间
可以观察到一秒一个挨个执行
即请求按照顺序依次执行

熔断降级

基本介绍

熔断降级会在调用链路中某个资源出现不稳定状态时（例如调用超时或异常比例升高），对这个资源的调用进行限制，让请求快速失败，避免影响到其它的资源而导致级联错误。
==没有半开状态==

触发降级的标准

  1. 平均响应时间 (DEGRADE_GRADE_RT)：当 1s 内持续进入 N 个请求，对应时刻的平均响应时间（秒级）均超过阈值（count，以 ms 为单位），那么在接下的时间窗口（DegradeRule 中的 timeWindow，以 s 为单位）之内，对这个方法的调用都会自动地熔断（抛出 DegradeException）。注意 Sentinel 默认统计的 RT 上限是 4900 ms，超出此阈值的都会算作 4900 ms，若需要变更此上限可以通过启动配置项 -Dcsp.sentinel.statistic.max.rt=xxx 来配置。
  2. 异常比例 (DEGRADE_GRADE_EXCEPTION_RATIO)：当资源的每秒请求量 >= N（可配置），并且每秒异常总数占通过量的比值超过阈值（DegradeRule 中的 count）之后，资源进入降级状态，即在接下的时间窗口（DegradeRule 中的 timeWindow，以 s 为单位）之内，对这个方法的调用都会自动地返回。异常比率的阈值范围是 [0.0, 1.0]，代表 0% - 100%。
  3. 异常数 (DEGRADE_GRADE_EXCEPTION_COUNT)：当资源近 1 分钟的异常数目超过阈值之后会进行熔断。注意由于统计时间窗口是分钟级别的，若 timeWindow 小于 60s，则结束熔断状态后仍可能再进入熔断状态。

    开启

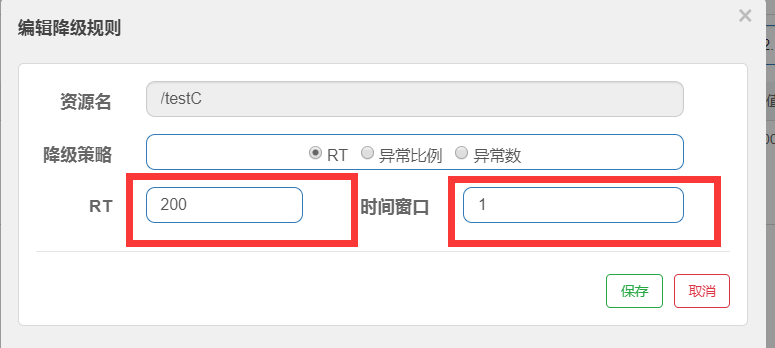

    平均响应时间

  1. jmeter压力测试每秒10次，永远循环
  2. 如何 1s 内持续进了 N 个请求且 平均响应时间均超过阈值，那么下一个窗口期服务熔断
  3. 该例中设置个请求 sleep 1s 所以，jmeter 每秒 10次（访问总次数）超过 n=5（默认是5），在下一个时间窗口期内服务熔断
    异常比例
  4. 默认请求量大于5时
  5. 异常比例占通过总量和的比例超过阈值时
  6. 进入降级状态，且下一个时间窗口期对这个方法调用自动返回
    异常数
  7. ==将窗口期超过 60s==
  8. 模拟异常 10/0
  9. jmeter压测
  10. 进入熔断异常
  11. 过了时间窗口期，之间不要做任何操作，即可访问

热点参数限流

是什么

即经常访问的数据

  • 商品id为参数，统计一段时间最常购买的商品 id 并进行限制。
  • 用户id为参数，针对一段时间内频繁访问的用户 id 进行限制。

    怎么用

  1. controller

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    @GetMapping("/testHotKey")
    // 名字可以随意起，但为唯一标识
    @SentinelResource(value = "testHotKey",blockHandler = "deal_testHotKey")
    // required 表示是否必须包含此参数
    public String testHostKey(@RequestParam(value = "p1",required = false) String p1,
        @RequestParam(value="p2",required = false)String p2){
        System.out.println(p1);
        return "testHostKey";
    }

    public String deal_testHotKey(String p1, String p2, BlockException exception){
        return "deal_testHotKey";
    }

  3. 多次访问 http://localhost:8401/testHotKey?p1=a 查看效果,可以生效

  4. 多次访问 http://localhost:8401/testHotKey?p1=a&p2=b 查看效果,可以生效

  5. 多次访问 http://localhost:8401/testHotKey?p2=a 查看效果,不能生效

  6. 多次访问 http://localhost:8401/testHotKey?p2=b&p1=a 查看效果,可以生效

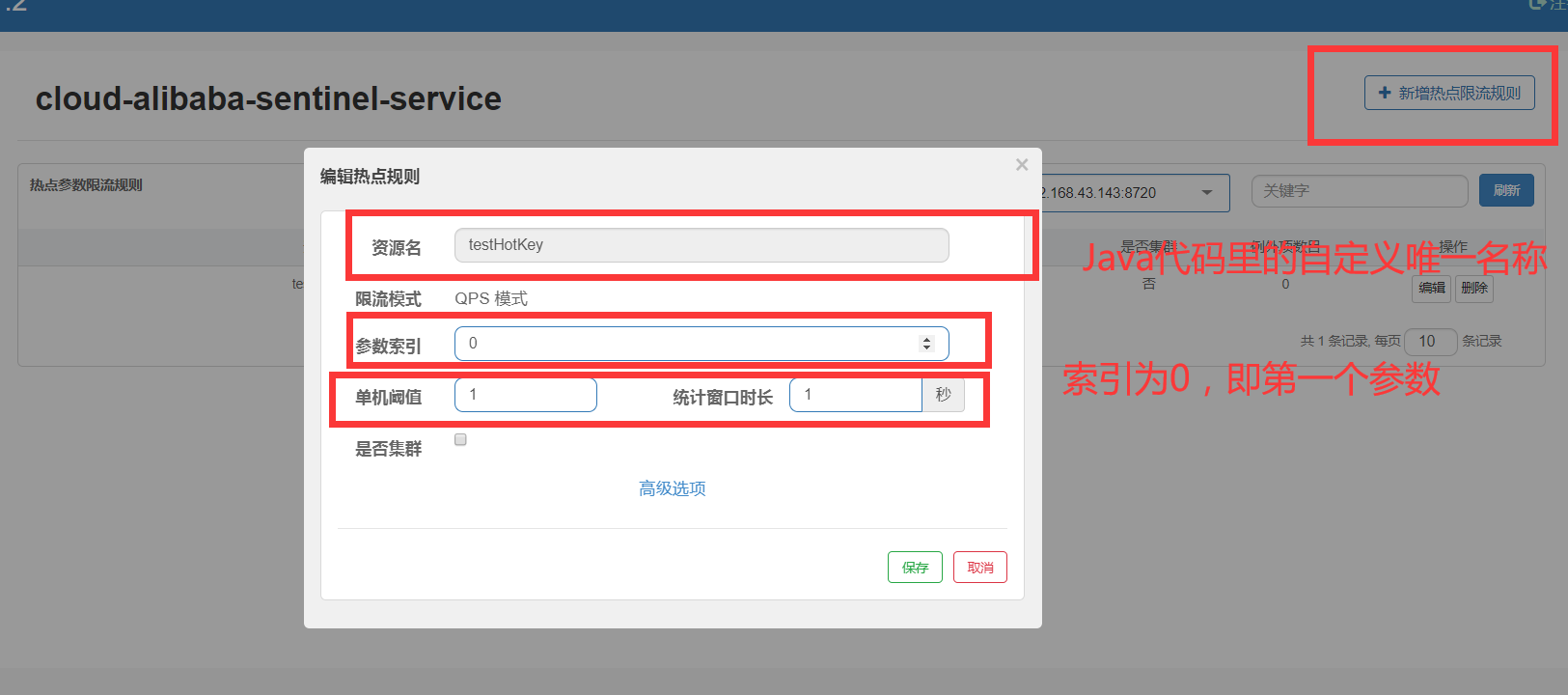

  7. 总结上图的参数索引0，对应Java代码参数列表里的参数下标

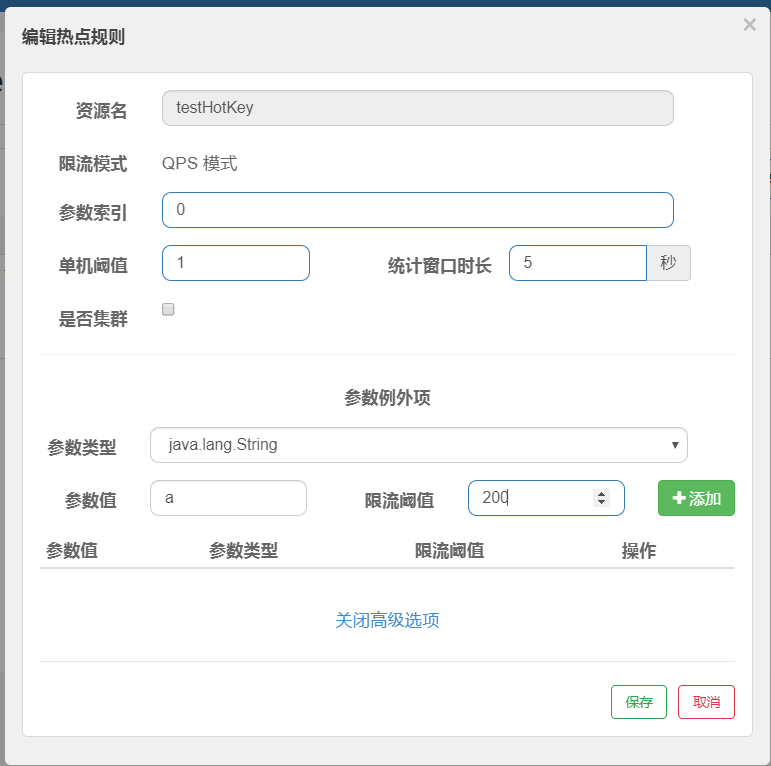

    参数特殊项

  1. 当参数为特定值的时候拥有不同的阈值
  2. 即使其他参数项熔断，特定参数项也不会熔断

系统自适应限流

简介

系统保护的目的
  1. 保证系统不被拖垮
  2. 在系统稳定的前提下，保持系统吞吐量
    系统保护的问题
    长期以来系统保护是根据负载来做系统过载保护。当负载超过某个阈值，就禁止或减少流量进入，负载好转后恢复流量进入。
  3. 如果根据当前负载的情况调节流量通过率，始终有延迟。这样会浪费系统处理能力。所以看到的曲线总会有所抖动。
  4. 恢复慢，下游应用不可靠导致应用 RT 很好，从而负载很高，但过了一段时间下游恢复了，其实应该大幅增加流量通过率。但这时候load仍然很高。通过率恢复仍然不高。
    ==最终目的：在系统不被拖垮的情况下，提高系统的吞吐率，而不是 load 一定要到低于某个阈值==

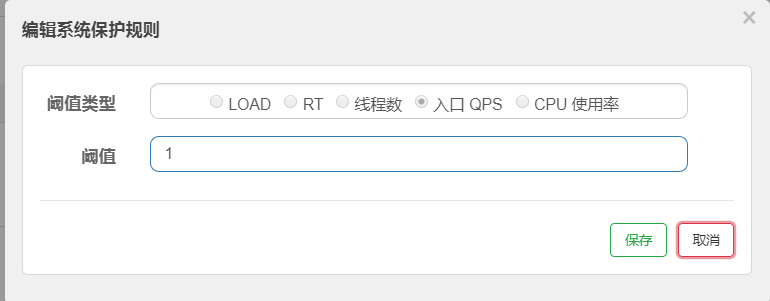

    是什么
    从单台机器的 load、CPU 使用率、平均 RT、入口 QPS 和并发线程数等几个维度监控应用指标，让系统尽可能跑在最大吞吐量的同时保证系统整体的稳定性。
    能做什么
  5. Load 自适应（仅对 Linux/Unix-like 机器生效）：系统的 load1 作为启发指标，进行自适应系统保护。当系统 load1 超过设定的启发值，且系统当前的并发线程数超过估算的系统容量时才会触发系统保护（BBR 阶段）。系统容量由系统的 maxQps * minRt 估算得出。设定参考值一般是 CPU cores * 2.5。
  6. CPU usage（1.5.0+ 版本）：当系统 CPU 使用率超过阈值即触发系统保护（取值范围 0.0-1.0），比较灵敏。
  7. 平均 RT：当单台机器上所有入口流量的平均 RT 达到阈值即触发系统保护，单位是毫秒。
  8. 并发线程数：当单台机器上所有入口流量的并发线程数达到阈值即触发系统保护。
  9. 入口 QPS：当单台机器上所有入口流量的 QPS 达到阈值即触发系统保护。
怎么做

==简而言之就是对整个系统添加限流，不推荐使用==

SentinelResource 配置兜底方法的两种实现

自定义方法

1
2
3
4
5
6
7
8
9
10
11
12
@RestController
public class RateLimitController {
    @GetMapping("/A")
    @SentinelResource(value = "A",blockHandler = "exceptionA")
    public String A(){
        return "a";
    }

    public String exceptionA(BlockException e){
        return "exceptionA";
    }
}

自定义异常处理类

1
2
3
4
5
@GetMapping("/B")
@SentinelResource(value = "B",blockHandlerClass = ExceptionHandler.class,blockHandler = "handler1")
public String B(){
    return "B";
}

异常处理类

1
2
3
4
5
6
7
8
public class ExceptionHandler {
    public static String handler1(BlockException e){
        return "hanlder1";
    }
    public static String handler2(BlockException e){
        return "hanlder2";
    }
}

服务熔断Ribbon

准备

提供者模块 cloud-ali-provider-payment9003/9004
  1. pom
    nacos
  2. yml
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    server:
      port: 9003
    spring:
      application:
        name: nacos-payment-provider
      cloud:
        nacos:
          discovery:
            server-addr: localhost:8848
    management:
      endpoints:
        web:
          exposure:
            include: '*'
  3. 主启动
    @SpringBootApplication
    @EnableDiscoveryClient
  4. 业务类
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    @RestController
    public class PaymentController {
        @Value("${server.port}")
        private String serverPort;

        public static HashMap<Long,String> hashMap = new HashMap<>();
        static {
            hashMap.put(1l,"aaaaaaaaaaaaaa");
            hashMap.put(2l,"bbbbbbbbbbbbbb");
            hashMap.put(3l,"cccccccccccccc");
        }

        @GetMapping("/payment/{id}")
        public String payment(@PathVariable("id") Long id){
            return hashMap.get(id)+serverPort;
        }
    }
    消费者模块 cloud-ali-consumer-nacos-order84
  5. pom
    1
    2
    3
    4
    5
    6
    7
    8
    <dependency>
        <groupId>com.alibaba.cloud</groupId>
        <artifactId>spring-cloud-starter-alibaba-nacos-discovery</artifactId>
    </dependency>
    <dependency>
        <groupId>com.alibaba.cloud</groupId>
        <artifactId>spring-cloud-starter-alibaba-sentinel</artifactId>
    </dependency>
  6. yml
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    server:
      port: 84

    spring:
      application:
        name: nacos-order-consumer
      cloud:
        nacos:
          discovery:
            server-addr: localhost:8848
        sentinel:
          transport:
            dashboard: localhost:8080
            port: 8719

    service-url:
      nacos-user-service: http://nacos-payment-provider
  7. main
    @SpringBootApplication
    @EnableDiscoveryClient
  8. config
    配置RestTemplate
  9. controller
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    @RestController
    public class CircleBreakerController {
        public static final String SERVICE_URL = "http://nacos-payment-provider";

        @Resource
        private RestTemplate restTemplate;

        @RequestMapping("/consumer/fallback/{id}")
        @SentinelResource(value = "fallback")
        public String fallback(@PathVariable("id") Long id){

            String result = restTemplate.getForObject(SERVICE_URL+"/payment/"+id,String.class,id);
            if (id==4){
                throw new RuntimeException("非法参数异常");
            }

            return result;
        }
    }

    使用

    配置fallback
  10. 改变 84 中的 controller
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    @RestController
    public class CircleBreakerController {
        public static final String SERVICE_URL = "http://nacos-payment-provider";

        @Resource
        private RestTemplate restTemplate;

        @RequestMapping("/consumer/fallback/{id}")
    //    @SentinelResource(value = "fallback")   // 没有配置
        @SentinelResource(value = "fallback",fallback = "handlerFallback")
        public String fallback(@PathVariable("id") Long id){

            String result = restTemplate.getForObject(SERVICE_URL+"/payment/"+id,String.class,id);
            if (id==4){
                throw new RuntimeException("非法参数异常");
            }

            return result;
        }

        public String handlerFallback(@PathVariable Long id){
            return id+"异常";
        }
    }
  11. 访问 84 输入 id=4 模拟异常
  12. 有异常时进入fallback，其实就是兜底方法
配置 blockHanlder
  1. 改变 84 中的controller
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
        @RequestMapping("/consumer/fallback/{id}")
    //    @SentinelResource(value = "fallback")   // 没有配置
    //    @SentinelResource(value = "fallback",fallback = "handlerFallback")
        @SentinelResource(value = "fallback",blockHandler = "blockHandler")
        public String fallback(@PathVariable("id") Long id){

            String result = restTemplate.getForObject(SERVICE_URL+"/payment/"+id,String.class,id);
            if (id==4){
                throw new RuntimeException("非法参数异常");
            }

            return result;
        }

    //    public String handlerFallback(@PathVariable Long id){
    //        return id+"异常";
    //    }

        public String blockHandler(Long id, BlockException e){
            return "blockHandler异常";
        }
  2. 访问 84 输入 id=4 模拟异常
  3. 结果
    ==没有在sentinel中配置服务降级只会报出异常界面，而fallback不需要配置sentinel==
  4. 再测试

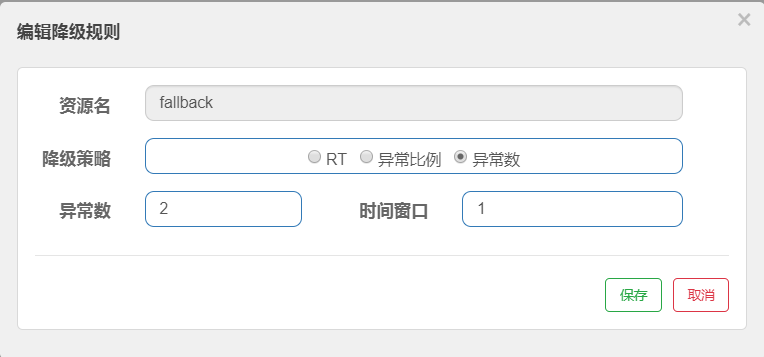

配置异常数为 2 ，单独点 1 次 爆异常界面，连续两次爆blockhandler的方法

配置fallback+blockHanlder

未进入限流条件进 fallback，进入限流条件进 blockhandler

异常忽略

@SentinelResource(value = "fallback",fallback = "handlerFallback",blockHandler = "blockHandler",exceptionsToIgnore = RuntimeException.class)
忽略某种类型的异常

服务熔断OpenFeign

更改84

  1. pom
    1
    2
    3
    4
    5
    <dependency>
        <groupId>org.springframework.cloud</groupId>
        <artifactId>spring-cloud-starter-openfeign</artifactId>
        <version>2.2.1.RELEASE</version>
    </dependency>
  2. yml
    1
    2
    3
    feign:
      sentinel:
        enabled: true
  3. main
    @EnableFeignClients
  4. 新建service
    1
    2
    3
    4
    5
    @FeignClient(value = "nacos-payment-provider",fallback = PaymentFailService.class)
    public interface PaymentService {
        @GetMapping("/payment/{id}")
        public String payment(@PathVariable("id") Long id);
    }
  5. 新建service兜底类
    1
    2
    3
    4
    5
    6
    7
    @Component
    public class PaymentFailService implements PaymentService {
        @Override
        public String payment(Long id) {
            return "feign失败调用";
        }
    }
  6. 更改controller
    1
    2
    3
    4
    5
    6
    @Resource
    private PaymentService paymentService;
    @GetMapping("consumer/payment/{id}")
    public String payment(@PathVariable("id") Long id){
        return paymentService.payment(id);
    }
  7. 测试关闭 9003,9004 访问 84 查看是否进入兜底方案

持久化

  1. 简介
    存到nacos中
  2. pom
    1
    2
    3
    4
    5
    <!-- 后续做持久化用到 -->
           <dependency>
               <groupId>com.alibaba.csp</groupId>
               <artifactId>sentinel-datasource-nacos</artifactId>
           </dependency>
  3. yml
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    spring:
      cloud:
        sentinel:
          datasource:
            ds1:
              nacos:
                server-addr: localhost:8848 #nacos地址
                dataId: cloud-alibaba-sentinel-service  #微服务名称
                groupId: DEFAULT_GROUP  #默认分组
                data-type: json #数据格式
                rule-type: flow #流控规则

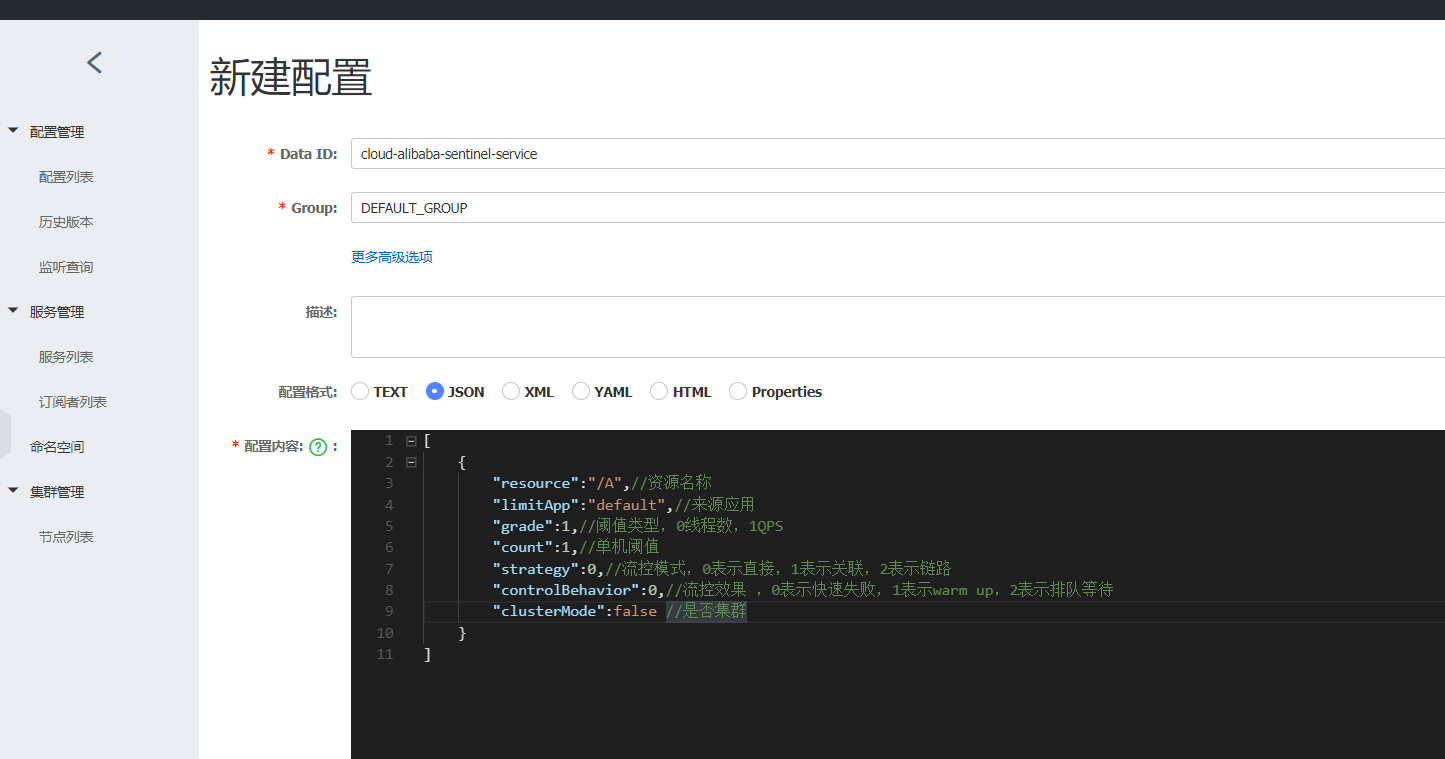

  4. nocos 8848 中新增配置
1
2
3
4
5
6
7
8
9
10
11
[
    {
        "resource":"/A",//资源名称
        "limitApp":"default",//来源应用
        "grade":1,//阈值类型，0线程数，1QPS
        "count":1,//单机阈值
        "strategy":0,//流控模式，0表示直接，1表示关联，2表示链路
        "controlBehavior":0,//流控效果 ，0表示快速失败，1表示warm up，2表示排队等待
        "clusterMode":false //是否集群
    }
]
  1. 重启8401，刷新sentinel查看效果
13_SpringCloud > springcloud-2尚硅谷周阳-2020
#SpringCloud
16-Ali-Sentinel
http://yuanql.top/2023/06/27/13_SpringCloud/springcloud-2尚硅谷周阳-2020/16-Ali-Sentinel/
作者
Qingli Yuan
发布于
2023年6月27日
许可协议
