1、程序运行

程序首次运行之后需要运行一下运行以下sql文件，此sql文件影响流程测试中的功能使用：

请假申请建表sql语句

DROP TABLE IF EXISTS leaveapply;
CREATE SEQUENCE leaveapply_seq;
CREATE TABLE leaveapply(
  id int NOT NULL DEFAULT NEXTVAL ('leaveapply_seq'),
  user_id varchar(20) NULL DEFAULT NULL ,
  start_time timestamp(0) NULL DEFAULT NULL ,
  end_time timestamp(0) NULL DEFAULT NULL ,
  leave_type varchar(45) NULL DEFAULT NULL ,
  reason varchar(400) NULL DEFAULT NULL ,
  apply_time timestamp(0) NULL DEFAULT NULL ,
  reality_start_time timestamp(0) NULL DEFAULT NULL ,
  reality_end_time timestamp(0) NULL DEFAULT NULL ,
  PRIMARY KEY (id)
);

ALTER SEQUENCE leaveapply_seq RESTART WITH 1;


COMMENT ON TABLE public.leaveapply IS '请假表';

COMMENT ON COLUMN public.leaveapply.id IS '主键';
COMMENT ON COLUMN public.leaveapply.user_id IS '请假人';
COMMENT ON COLUMN public.leaveapply.start_time IS '起始时间';
COMMENT ON COLUMN public.leaveapply.end_time IS '结束时间';
COMMENT ON COLUMN public.leaveapply.leave_type IS '类型';
COMMENT ON COLUMN public.leaveapply.reason IS '原因';
COMMENT ON COLUMN public.leaveapply.apply_time IS '申请时间';
COMMENT ON COLUMN public.leaveapply.reality_start_time IS '实际起始时间';
COMMENT ON COLUMN public.leaveapply.reality_end_time IS '实际结束时间';

采购申请建表sql语句

DROP TABLE IF EXISTS purchase;
-- SQLINES LICENSE FOR EVALUATION USE ONLY
CREATE SEQUENCE purchase_seq;

CREATE TABLE purchase  (
  id int NOT NULL DEFAULT NEXTVAL ('purchase_seq'),
  itemlist text NOT NULL,
  total varchar(10) NOT NULL,
  applytime timestamp(0) NULL DEFAULT NULL,
  applyer varchar(45) NULL DEFAULT NULL,
  processinstanceid varchar(50) NULL DEFAULT NULL,
  PRIMARY KEY (id)
);

ALTER SEQUENCE purchase_seq RESTART WITH 4;

发起会议建表sql语句

DROP TABLE IF EXISTS meeting;
-- SQLINES LICENSE FOR EVALUATION USE ONLY
CREATE SEQUENCE meeting_seq;

CREATE TABLE meeting  (
  id int NOT NULL DEFAULT NEXTVAL ('meeting_seq') ,
  topic varchar(100) NULL DEFAULT NULL ,
  host varchar(50) NULL DEFAULT NULL ,
  place varchar(50) NULL DEFAULT NULL ,
  peoplelist varchar(255) NULL DEFAULT NULL ,
  start_time timestamp(0) NULL DEFAULT NULL ,
  end_time timestamp(0) NULL DEFAULT NULL ,
  content text NULL ,
  PRIMARY KEY (id)
);

ALTER SEQUENCE meeting_seq RESTART WITH 1;

执行完成之后，流程测试下的三个功能即可使用。

2、系统原流程的初步介绍

本节以请假申请（Leaveapply）为例

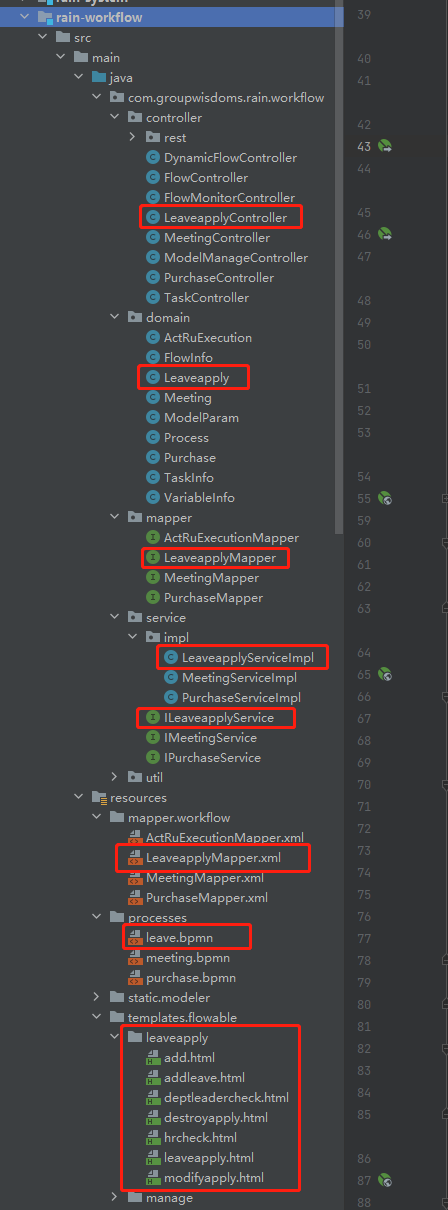

2.1、程序的层级结构

LeaveapplyController：控制层，控制业务逻辑流程。
Controller层负责具体的业务模块流程的控制，主要调用Service层里面的接口去控制具体的业务流程，控制的配置也需要在配置文件中进行配置。
与Service层不同，Controller层负责具体的业务模块流程的控制，Service层负责业务模块的逻辑应用设置。
Controller层一般会与前台的js文件进行数据的交互。

Leaveapply：实体层，用于存放实体类，与数据库中的属性值基本保持一致，包含有该实体类的属性和对应属性的get、set方法。

ILeaveapplyService：Service接口
LeaveapplyServiceImpl：Service业务层处理
Service层主要负责业务模块的逻辑应用设计，先创建接口，再创建相应的实现类，然后在配置文件里进行配置实现其关联，接着就可以调用service层的接口进行业务逻辑应用的处理。
对Service层的业务逻辑进行封装有利于业务逻辑的独立性和重复利用性。

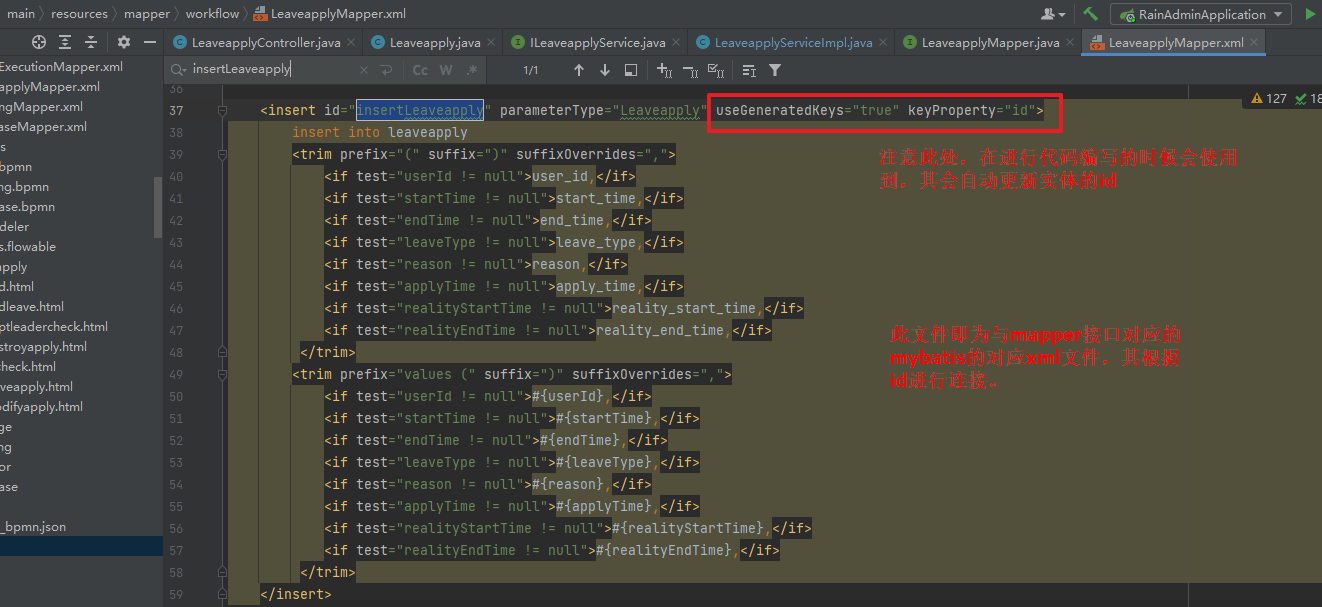

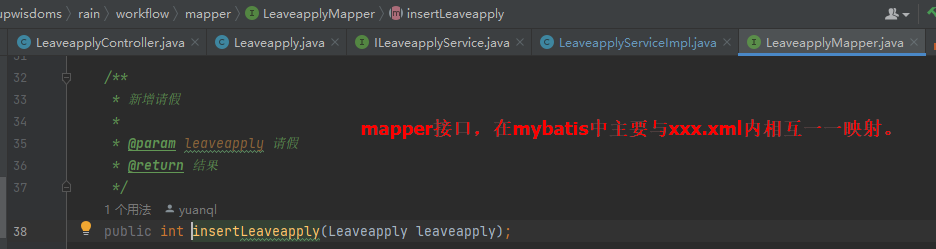

LeaveapplyMapper.java：Mapper接口,在mybatis中主要与xxx.xml内相互一一映射。
LeaveapplyMapper.xml：映射文件。
dao（mapper）层：数据访问层
DAO层首先会创建DAO接口，然后在配置文件中定义该接口的具体实现类，接着就可以在模块中调用DAO的接口并进行相应数据业务的处理，不需要去关注该接口的具体实现类是什么。
DAO层的数据源和数据库连接的参数都是在配置文件中进行配置的，主要对数据进行持久化操作，对外提供对数据库的增删改查操作。

前端页面，主要与控制层进行数据交互。

2.2、工作流的运行流程

2.2.1、通过flowable UI搭建流程图

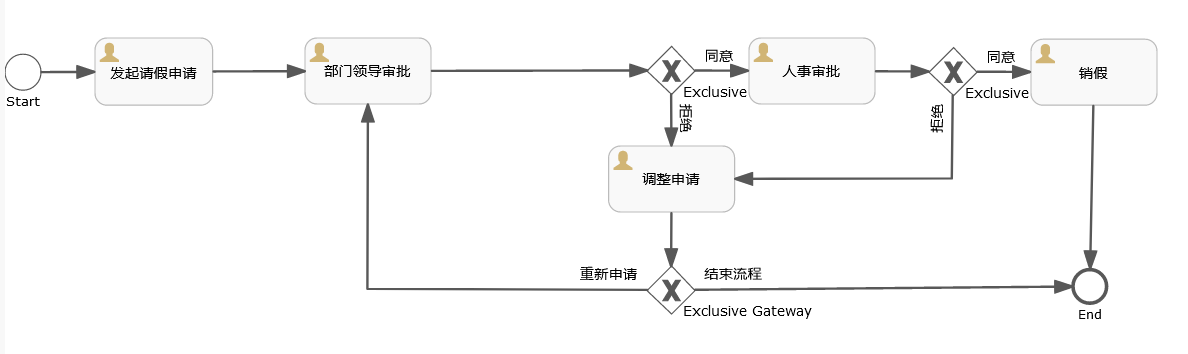

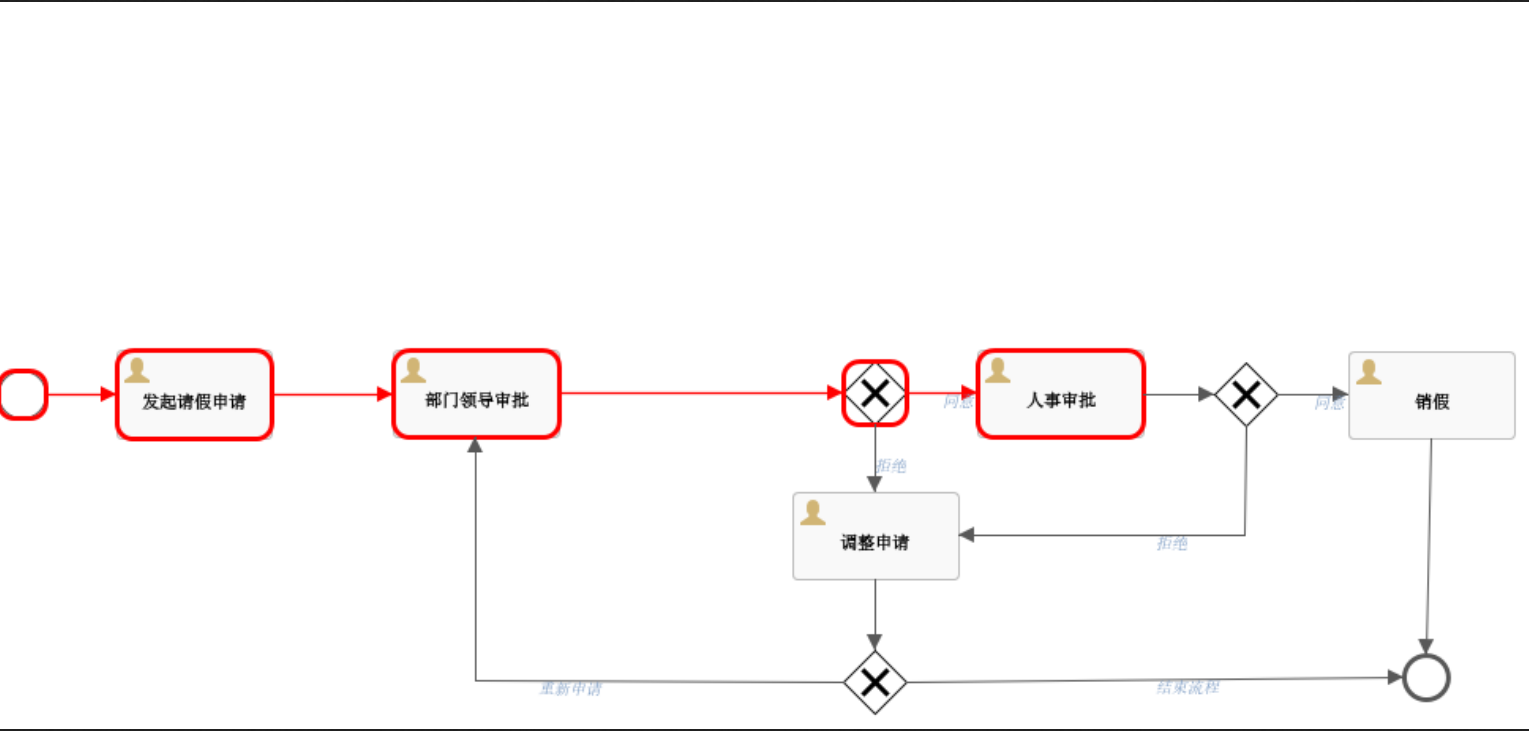

请假流程信息图如下：

1、创建流程：流程标识以及流程名称的填写，此处在构建流程的时候进行编辑

2、用户任务：分配用户和表单标识的填写

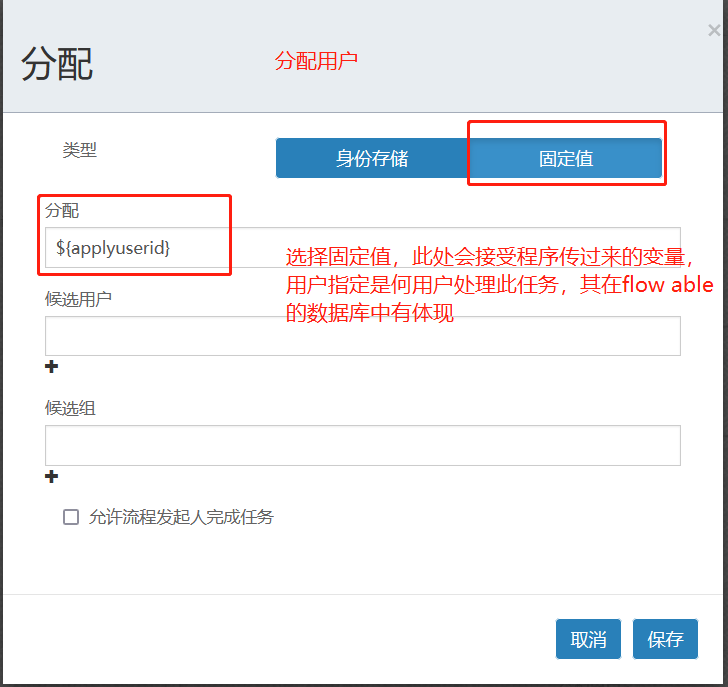

分配用户：

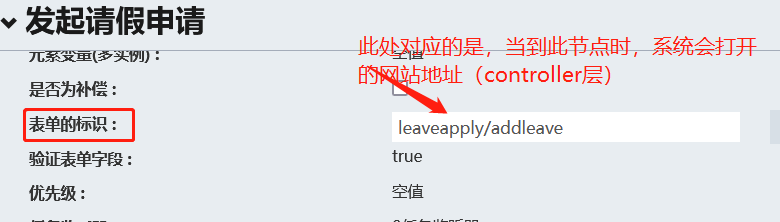

表单标识：

3、异或网关的使用，与流程线上的表达式配合使用

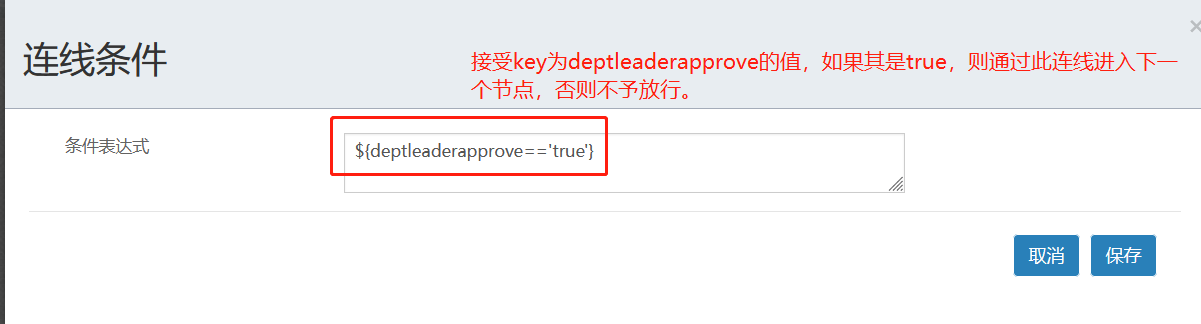

流程线上设置流通过条件

注：
1、在进行流程图绘制的时候注意保存，此UI界面会出现不稳定的状况，多保存有百利而无一害。
2、此流程图只是用到的最基本的组件，其还有更多的功能可以探索和配置。

2.2.2、流程的使用

2.2.2.1、发起请假申请

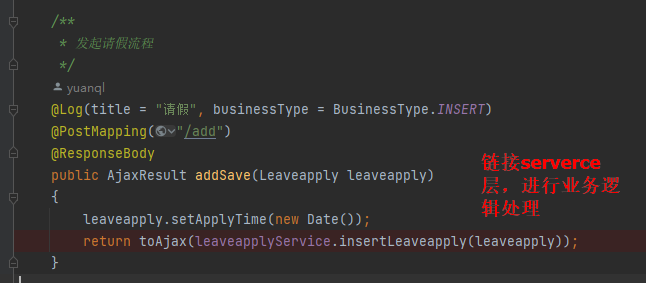

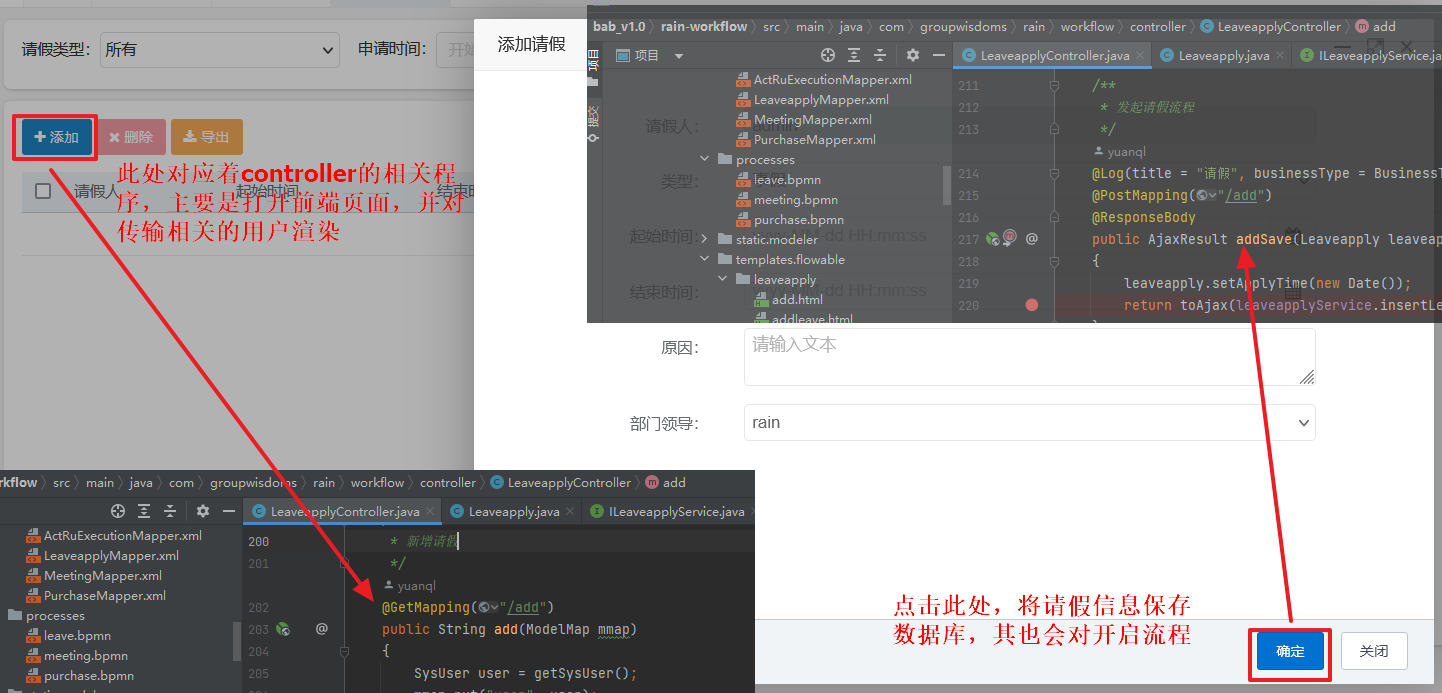

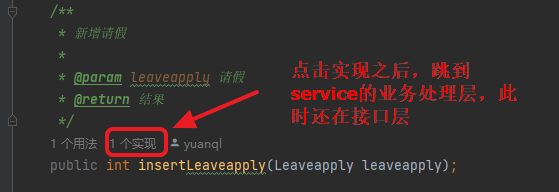

下一步接受保存之后的数据传输状况：

service接口层

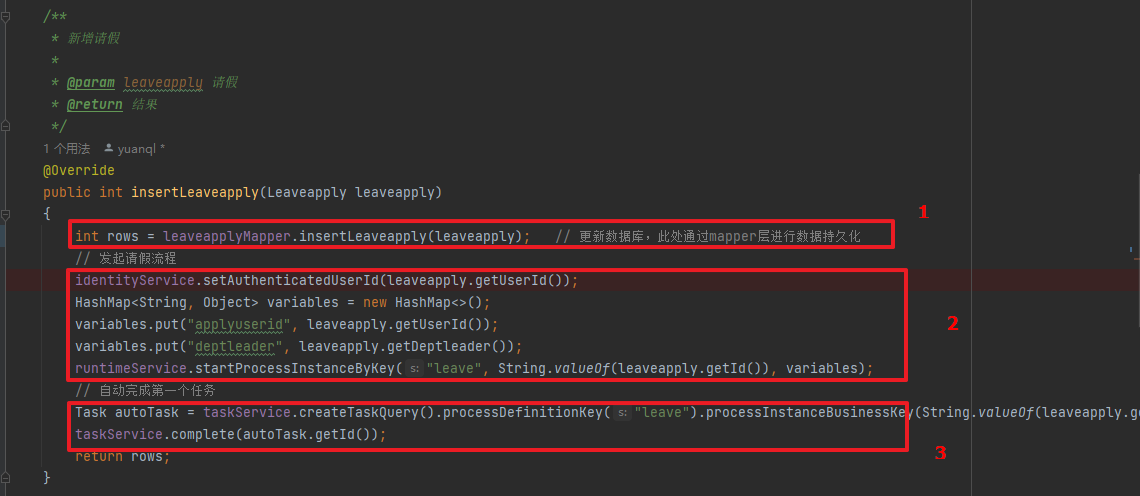

service业务处理层

1、将相关数据更新的数据库中，对其进行持久化

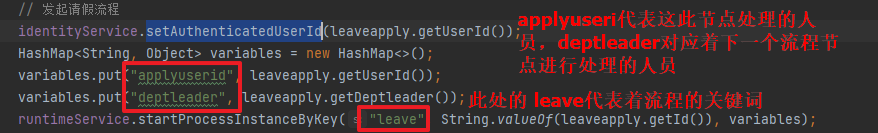

2、每次新增一条请假信息的时候，都需要新增一个流程，所以需要对流程进行初始化。

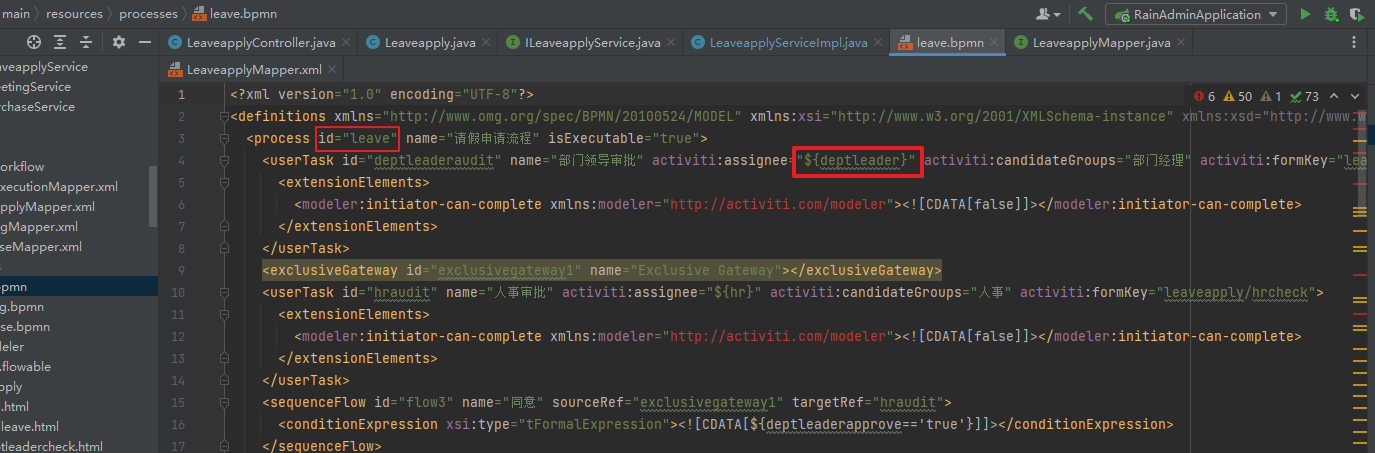

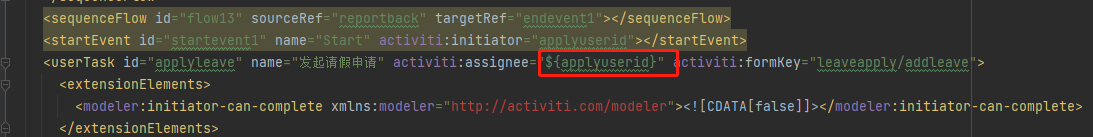

其在生成的xml文件对应的信息为：

此处填写完成applyuserid与deptleader的值也是为了完成第一个任务
3、因已经完成相关信息的填写，所以也需要结束第一个任务。

其根据key值以及id确定流程，然后对其进行完成。

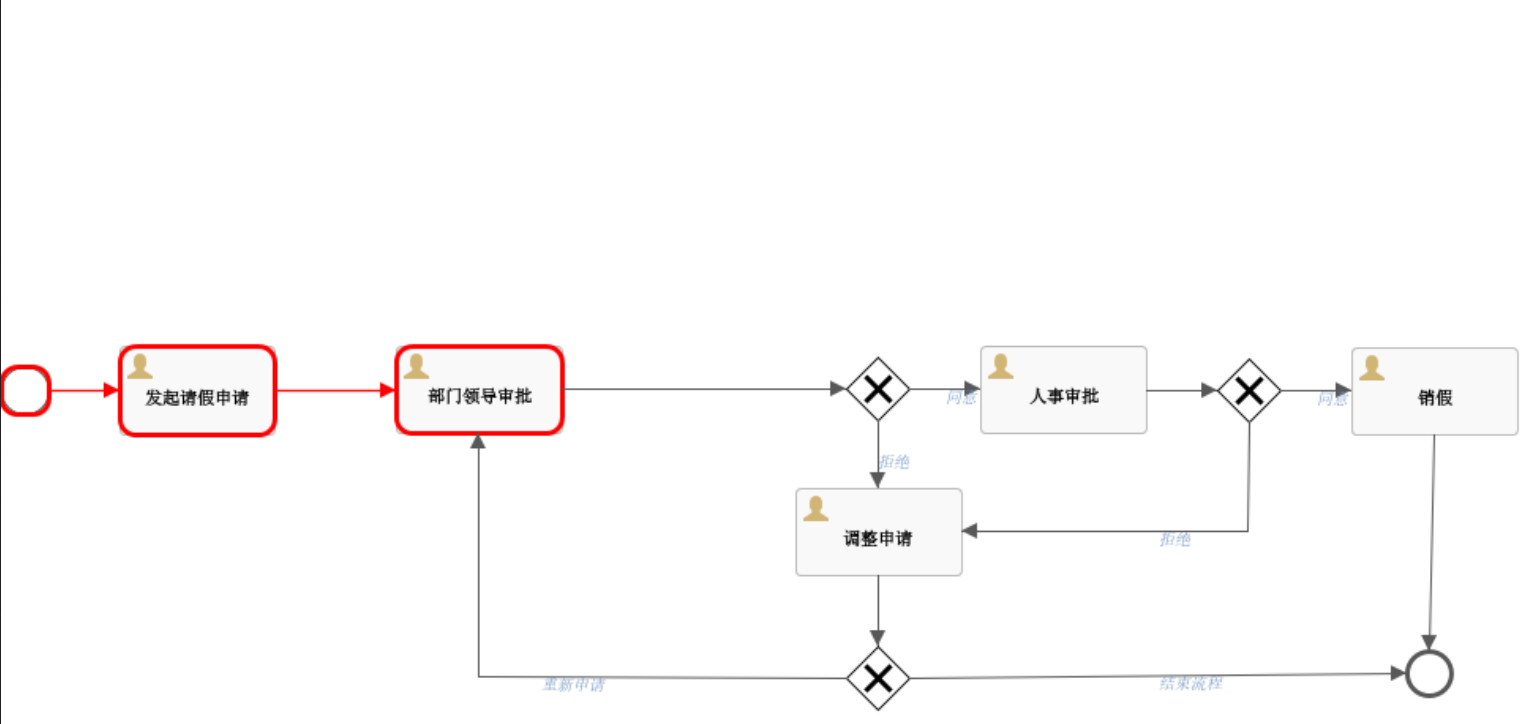

此时流程所处的位置:

2.2.2.2、部门领导审批

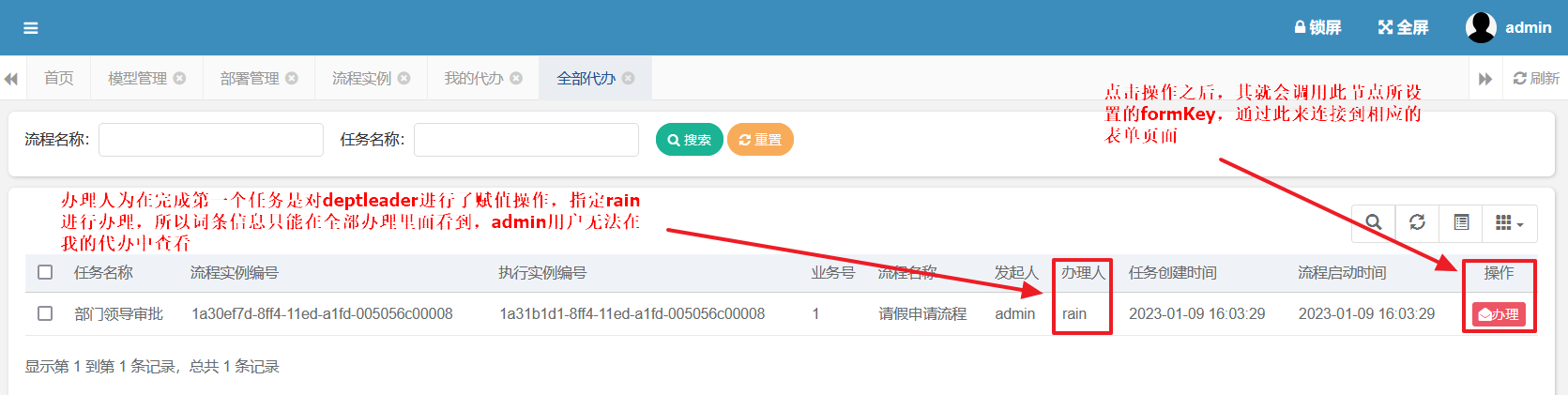

办理人确认

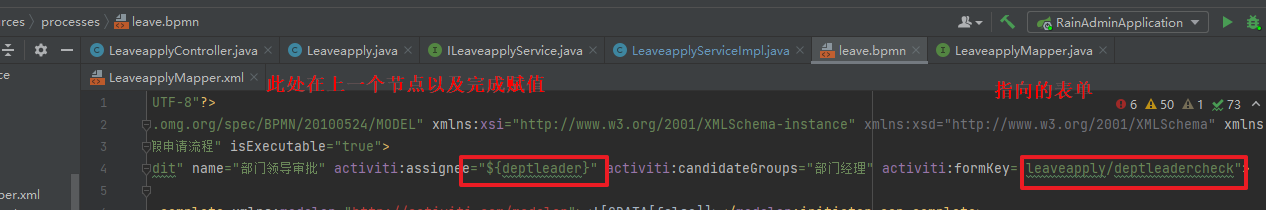

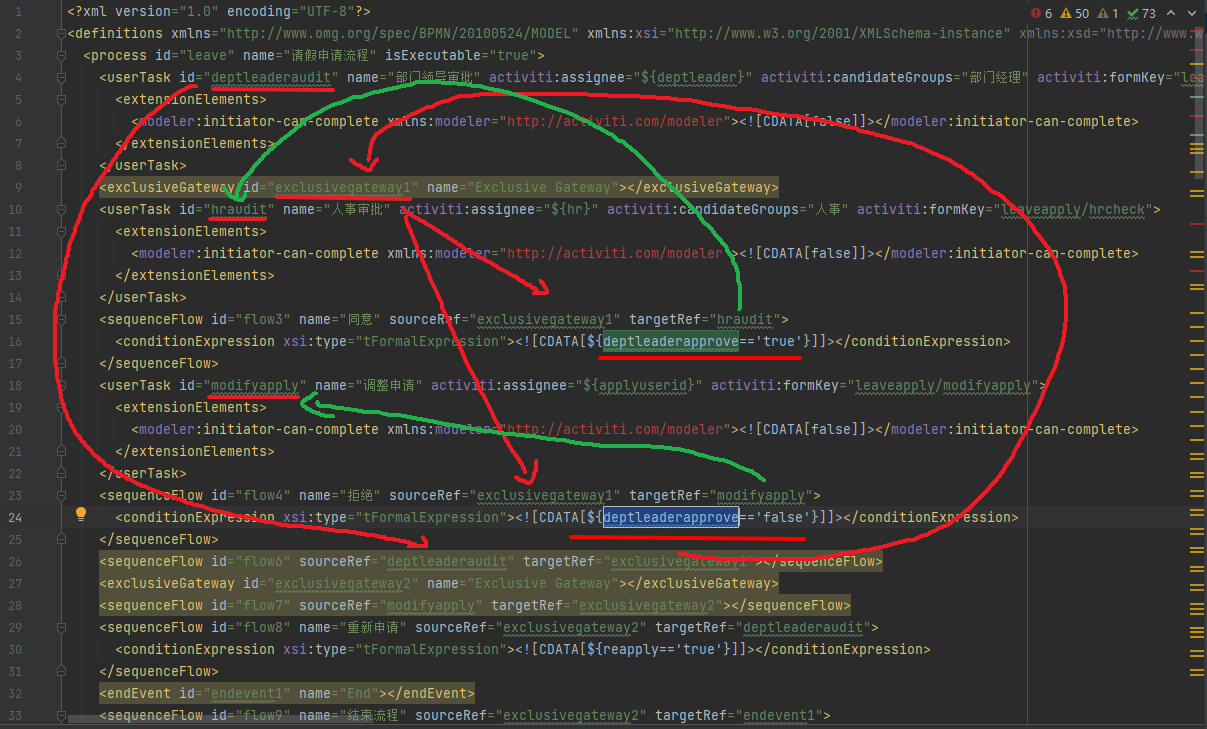

下方所展示的为生成流程文件中对应的信息

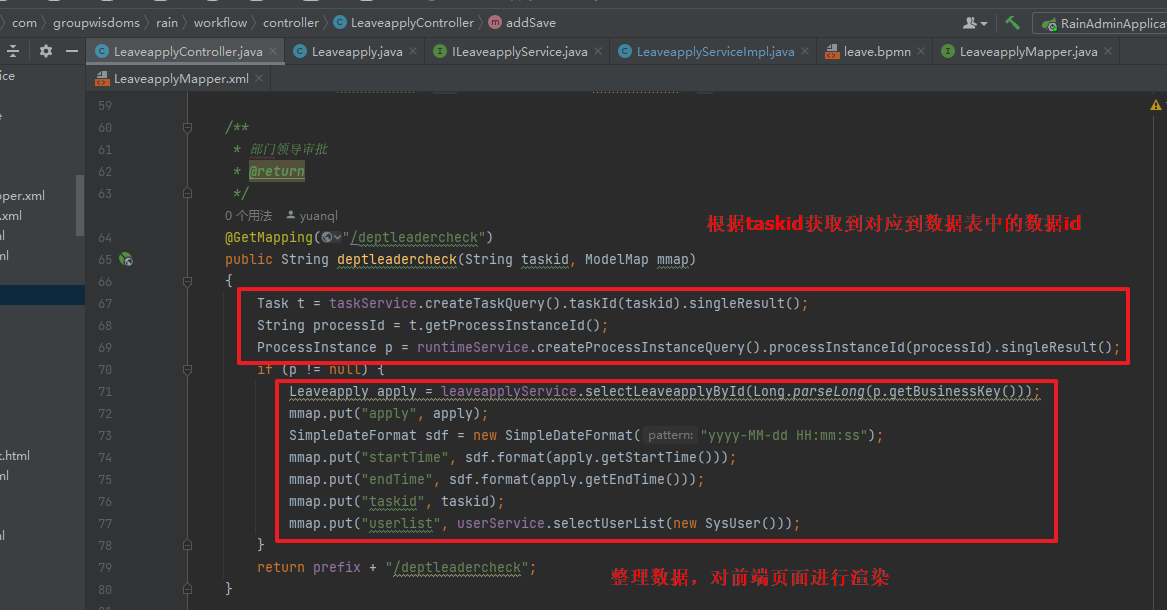

controller层的整理数据，引出前端页面

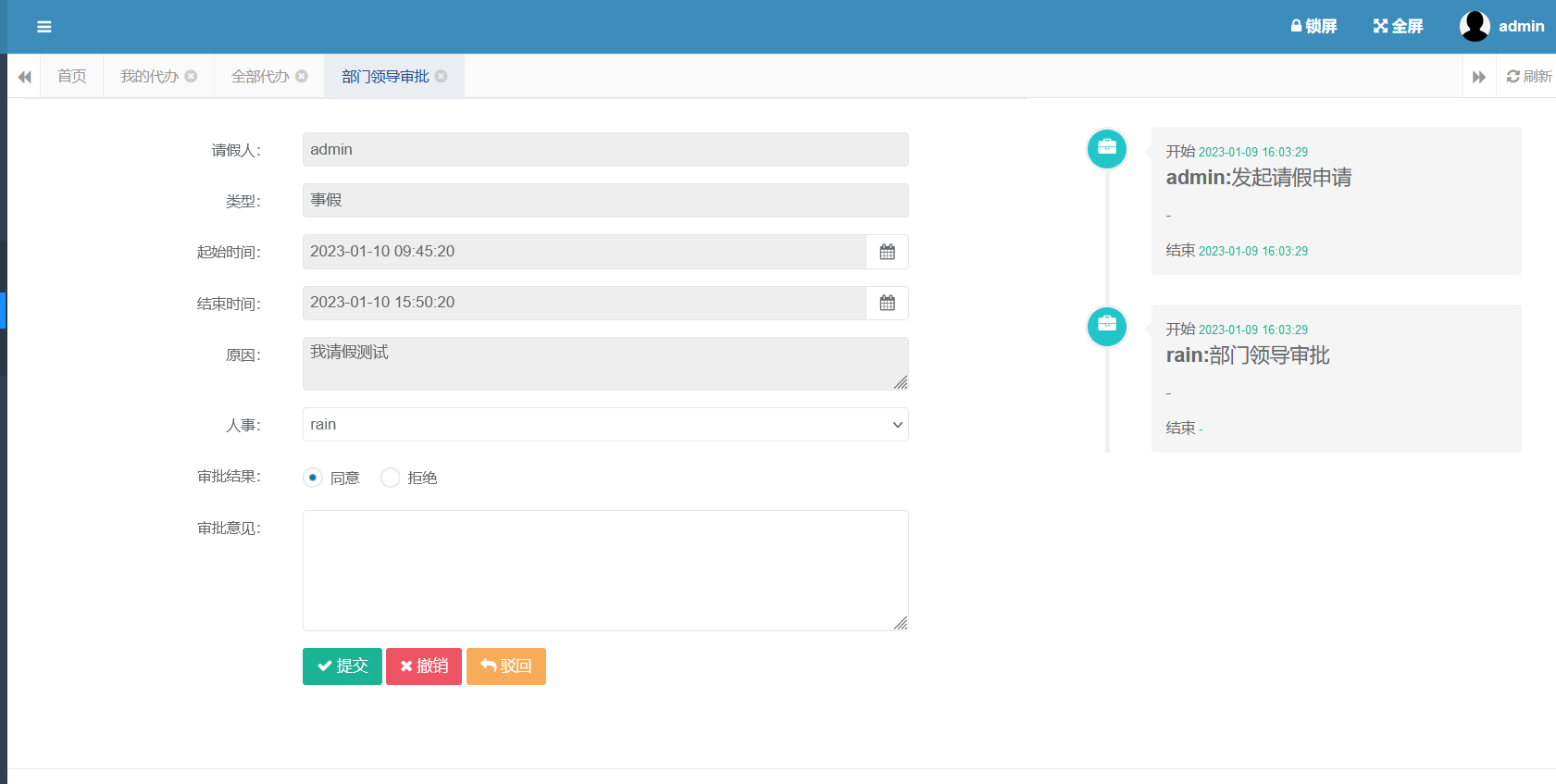

前端页面：

对应的前端页面所在位置：rain-workflow/src/main/resources/templates/flowable/leaveapply/deptleadercheck.html

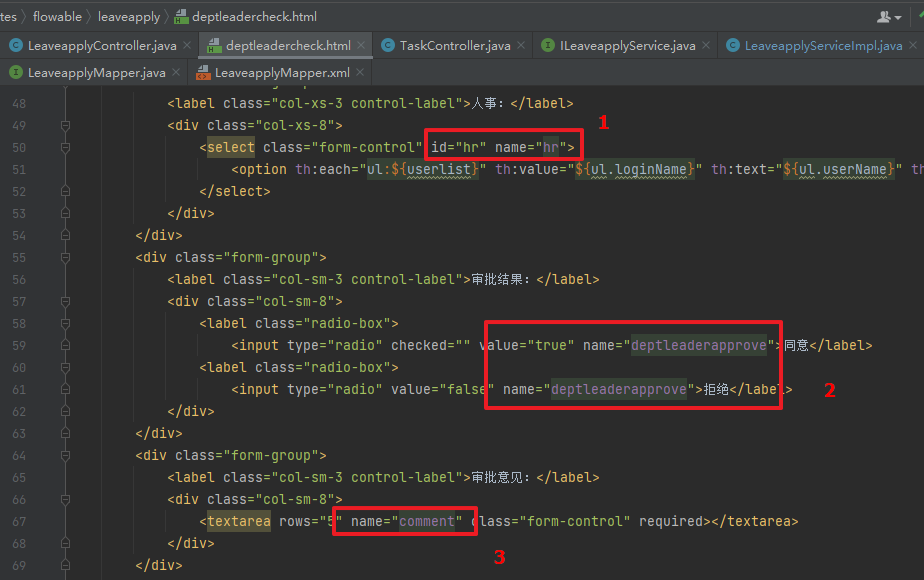

关键部分的前端代码为：

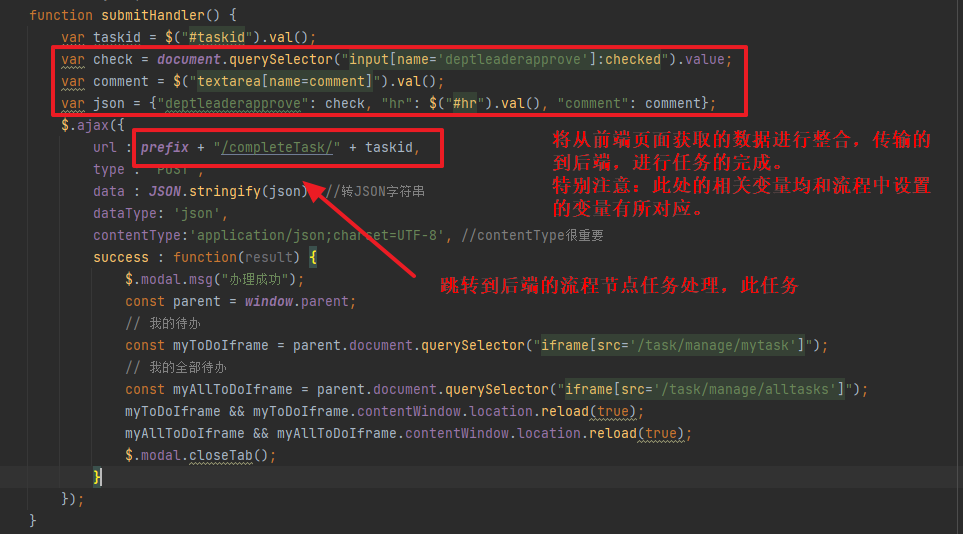

对应的，JS对其进行处理的方法

对应的流程变量为：

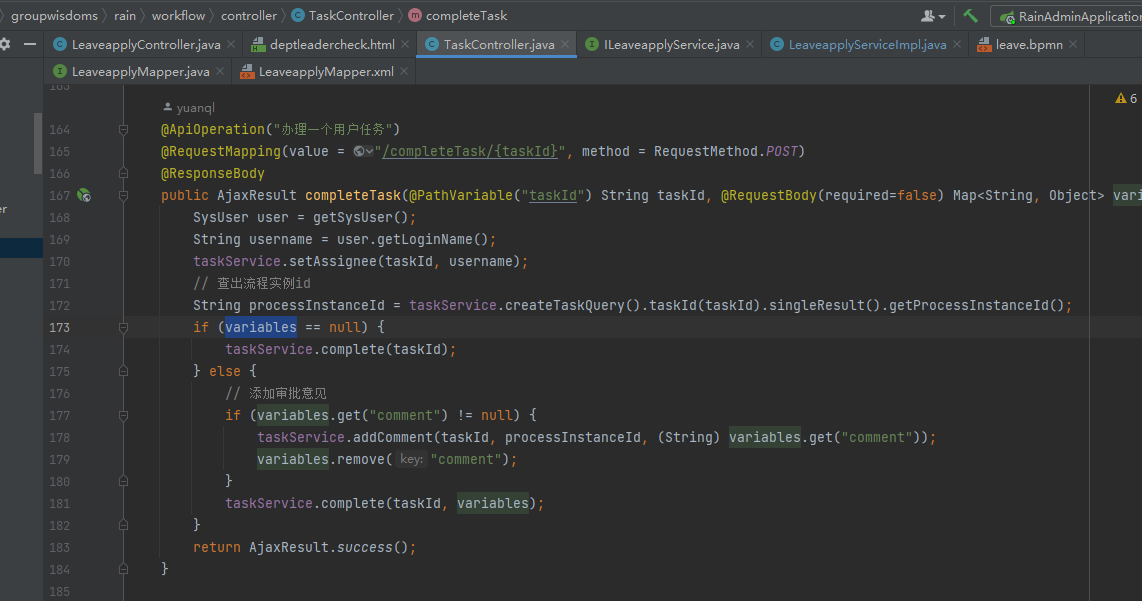

任务处理后端实现：

此处为flowable的相关接口与语法，不再进行介绍。
执行完成之后，即完成了此节点的任务。
此时流程处于：

2.2.2.3结语

以下的相关流程均与其原理相似，可查看相关源代码学习

3、实操

3.1、业务分析

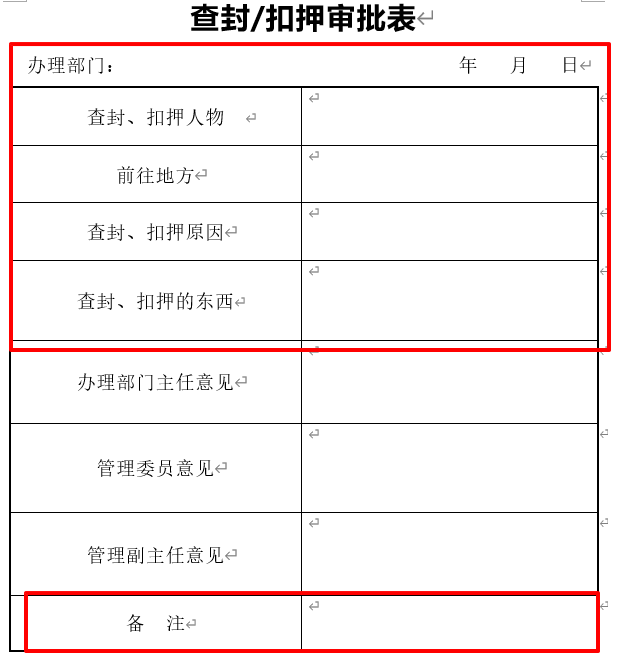

选取的流程业务如下：

红色框住的相关部分，需要在申请的时候填写，其与部分均在流程中进行填写。

3.2、设计表结构

DROP TABLE IF EXISTS chafengshenpibiao;
CREATE SEQUENCE chafengshenpibiao_seq;
CREATE TABLE chafengshenpibiao(
  id int NOT NULL DEFAULT NEXTVAL ('chafengshenpibiao_seq'),
  user_id varchar(20) NULL DEFAULT NULL ,
	blbm varchar(100) NULL DEFAULT NULL ,
	blbm_time timestamp(0) NULL DEFAULT NULL ,
	cfky_person varchar(100) NULL DEFAULT NULL ,
	qwdf varchar(100) NULL DEFAULT NULL ,
	cfky_reason varchar(2000) NULL DEFAULT NULL ,
	cfky_th varchar(4000) NULL DEFAULT NULL ,
	blbmzr_opinion varchar(1000) NULL DEFAULT NULL ,
	glwy_opinion varchar(1000) NULL DEFAULT NULL ,
	glfzr_opinion varchar(1000) NULL DEFAULT NULL ,
	remark_all varchar(1000) NULL DEFAULT NULL ,
  PRIMARY KEY (id)
);

ALTER SEQUENCE chafengshenpibiao_seq RESTART WITH 1;

-- 注释
COMMENT ON TABLE public.chafengshenpibiao IS '查封/扣押审批表';

COMMENT ON COLUMN public.chafengshenpibiao.id IS '主键';
COMMENT ON COLUMN public.chafengshenpibiao.user_id IS '提交审批表人';
COMMENT ON COLUMN public.chafengshenpibiao.blbm IS '办理部门';
COMMENT ON COLUMN public.chafengshenpibiao.blbm_time IS '时间';
COMMENT ON COLUMN public.chafengshenpibiao.cfky_person IS '查封-扣押人物';
COMMENT ON COLUMN public.chafengshenpibiao.qwdf IS '前往地方';
COMMENT ON COLUMN public.chafengshenpibiao.cfky_reason IS '查封-扣押原因';
COMMENT ON COLUMN public.chafengshenpibiao.cfky_th IS '查封-扣押的东西';
COMMENT ON COLUMN public.chafengshenpibiao.blbmzr_opinion IS '办理部门主任意见';
COMMENT ON COLUMN public.chafengshenpibiao.glwy_opinion IS '管理委员意见';
COMMENT ON COLUMN public.chafengshenpibiao.glfzr_opinion IS '管理副主任意见';
COMMENT ON COLUMN public.chafengshenpibiao.remark_all IS '备注';

3.3、生成表单以及程序导入

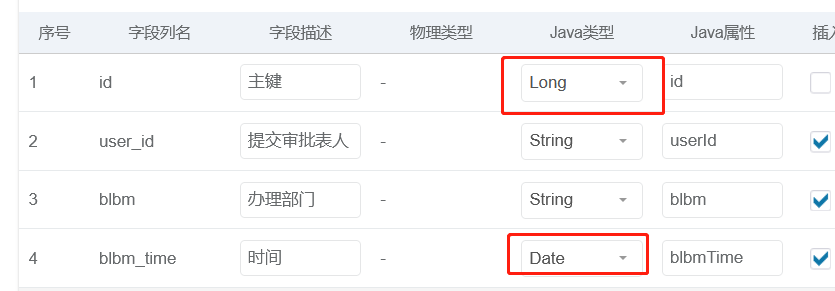

注意java类型的选择，选择错误会导致程序功能报错

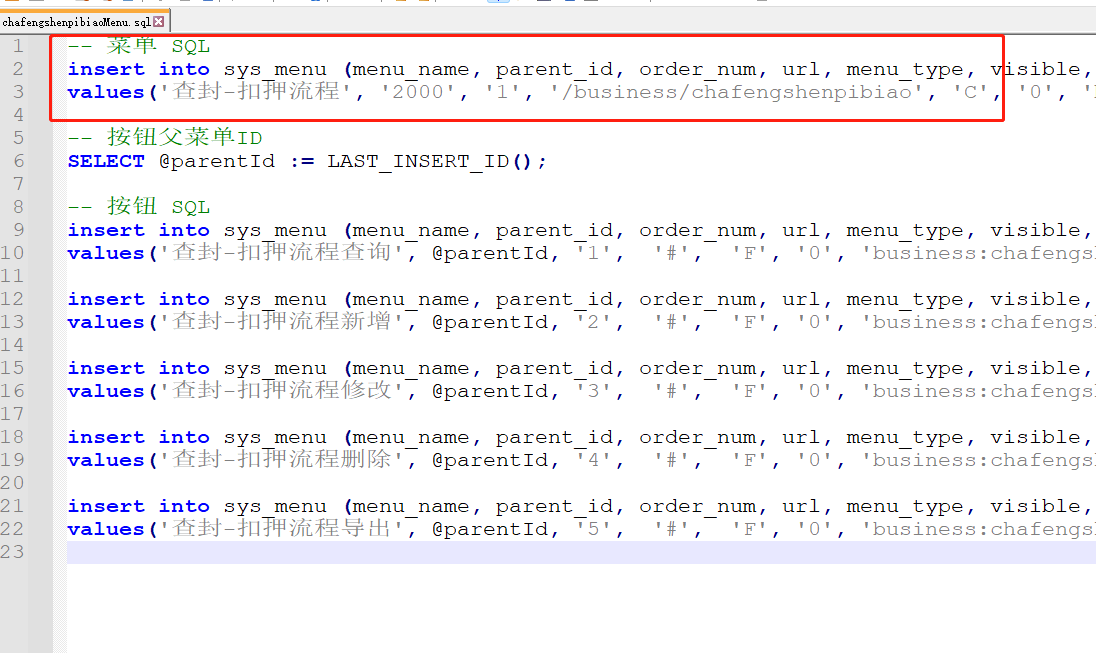

生成的sql语句只需要执行第一个，其他的不需要执行

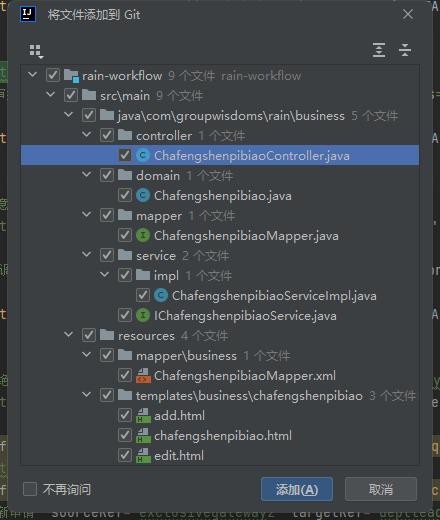

程序存放地方发生变化，请注意区分:

对比此处的程序结构，其和上面所介绍的程序基本相似，所以我们在生成的表单上进行在开发。

3.4、搭建流程图

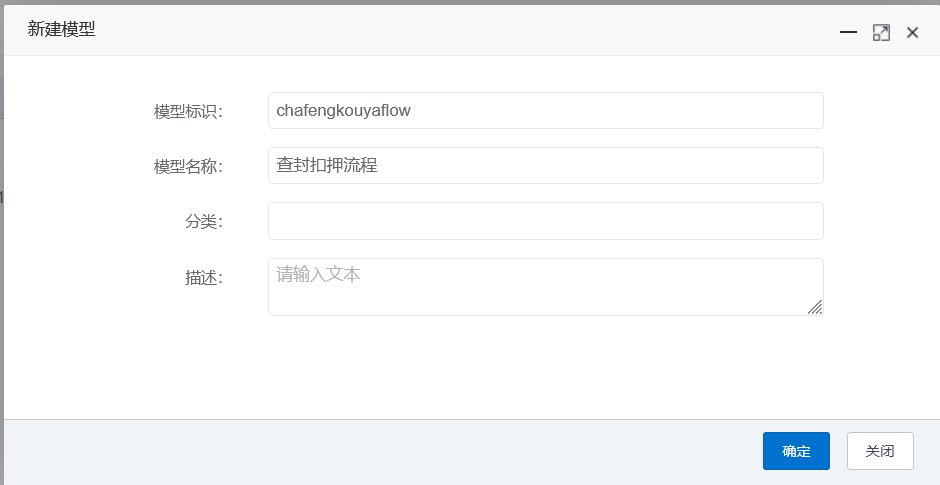

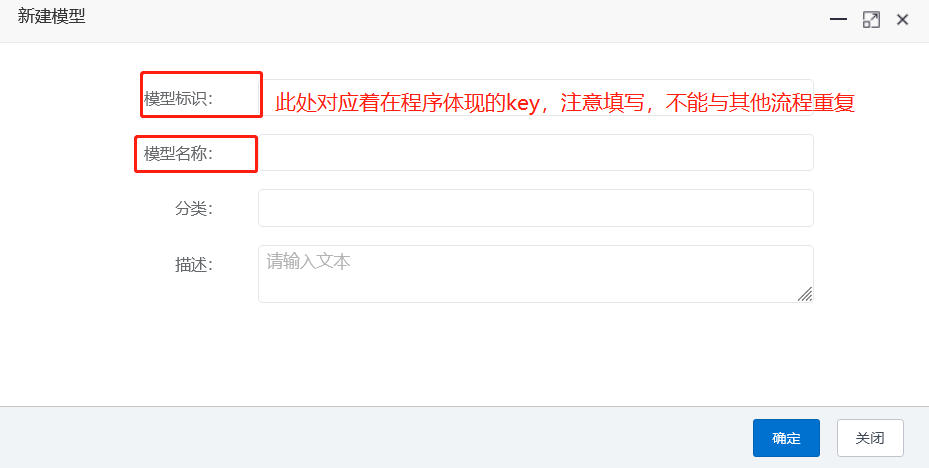

1、新建模型

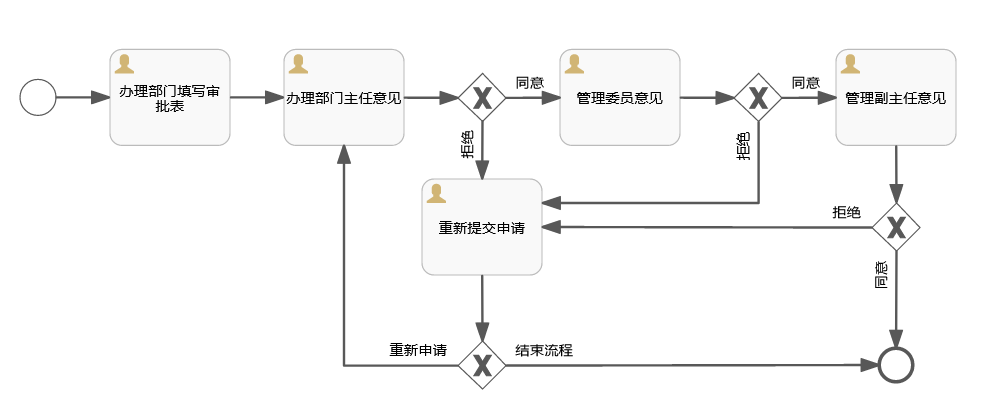

2、流程图设计

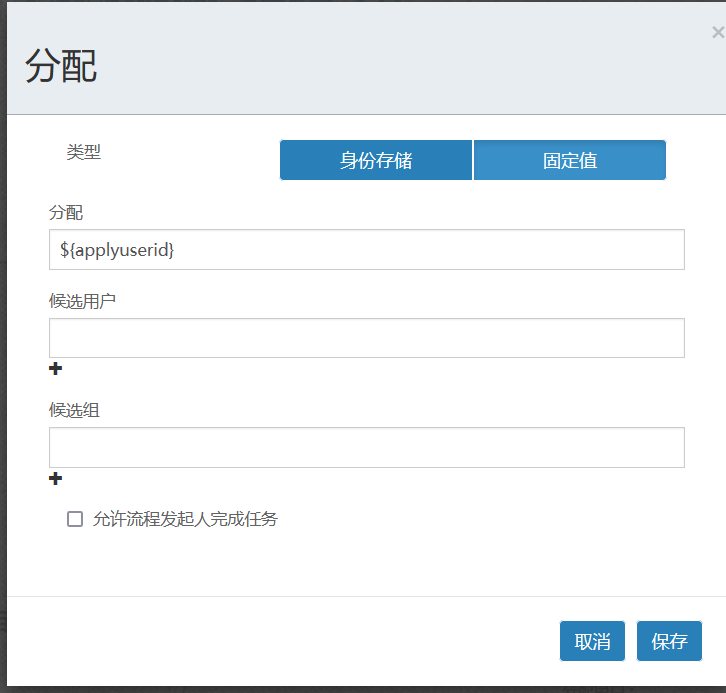

3、用户任务分配

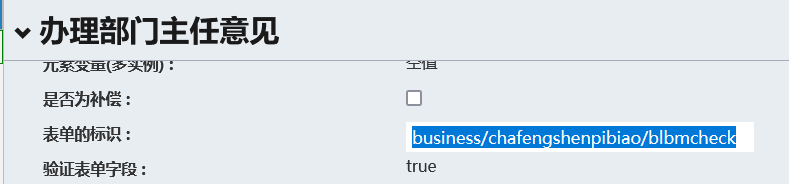

4、表单的标识：

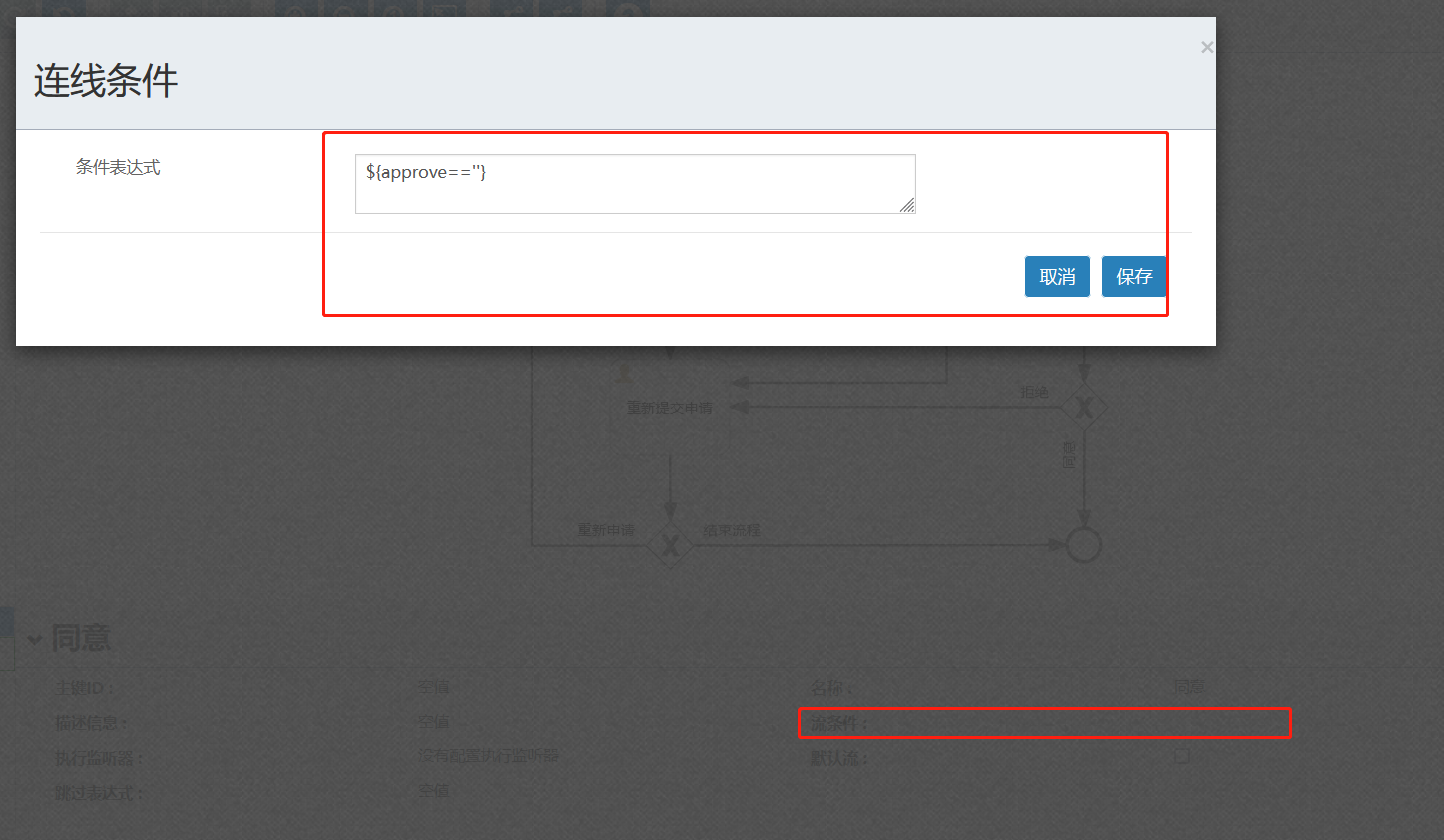

5、流条件设计

1	`${approve==''}`

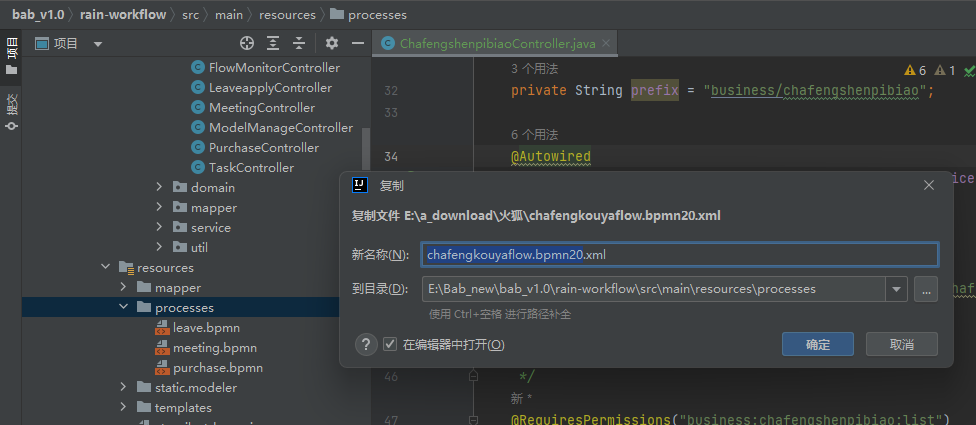

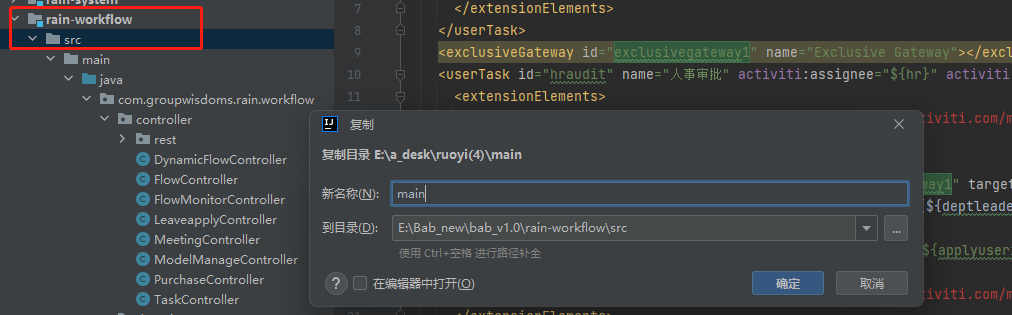

6、确认完成流程图之后，将流程图下载下来，放入项目中。

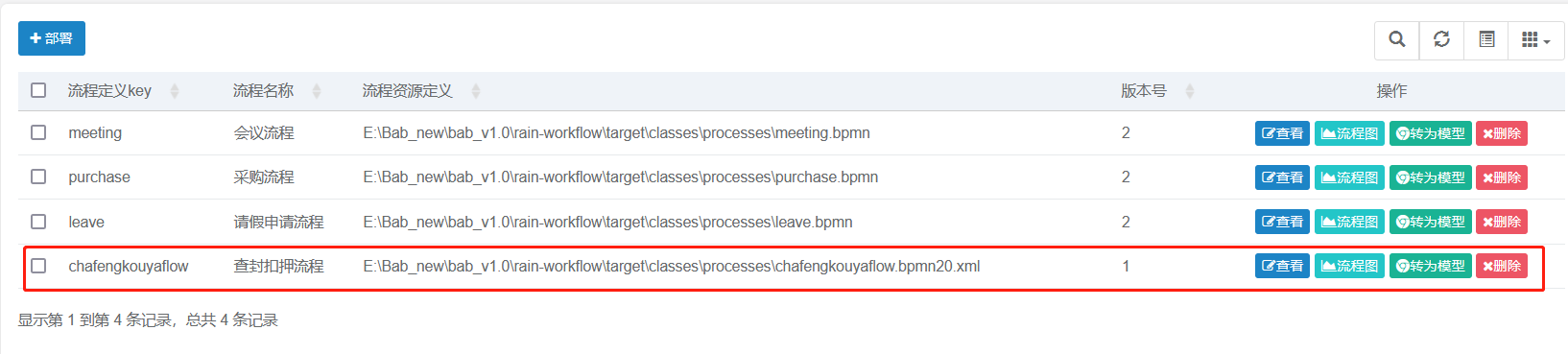

7、重新编译运行，查看流程是否自动发布部署。

3.5、程序的编写

3.5.1、提前需要做的

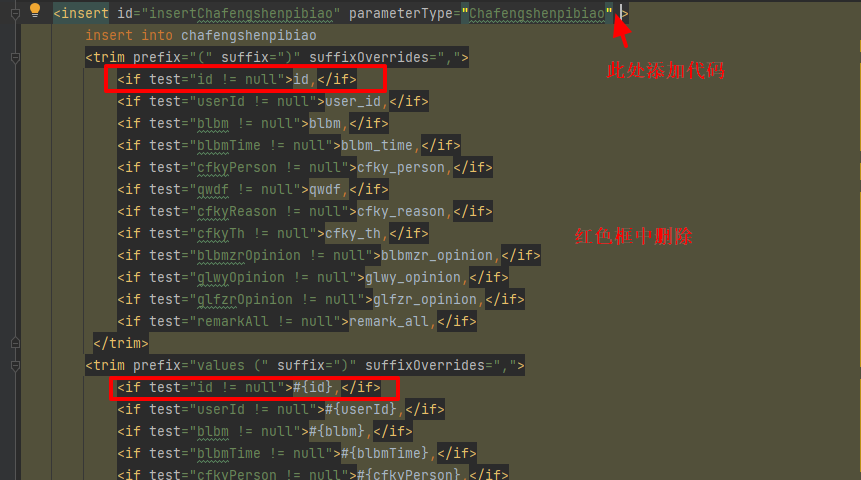

文件：

添加的代码为：

1	`useGeneratedKeys="true" keyProperty="id"`

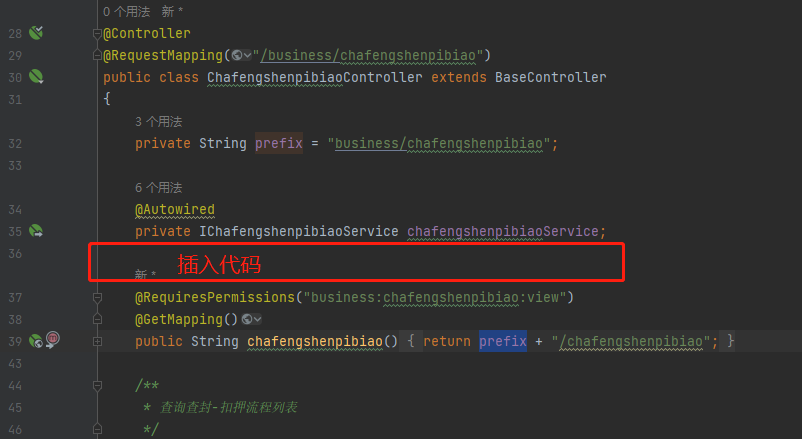

文件：

添加的代码为：

@Autowired
private ISysUserService userService;

@Resource
private RuntimeService runtimeService;

@Resource
private TaskService taskService;

文件：

添加的代码为：

@Resource
private RuntimeService runtimeService;

@Resource
private TaskService taskService;

@Resource
IdentityService identityService;

@Resource
HistoryService historyService;

3.5.2、办理部门填写审批表

3.5.2.1、前端渲染

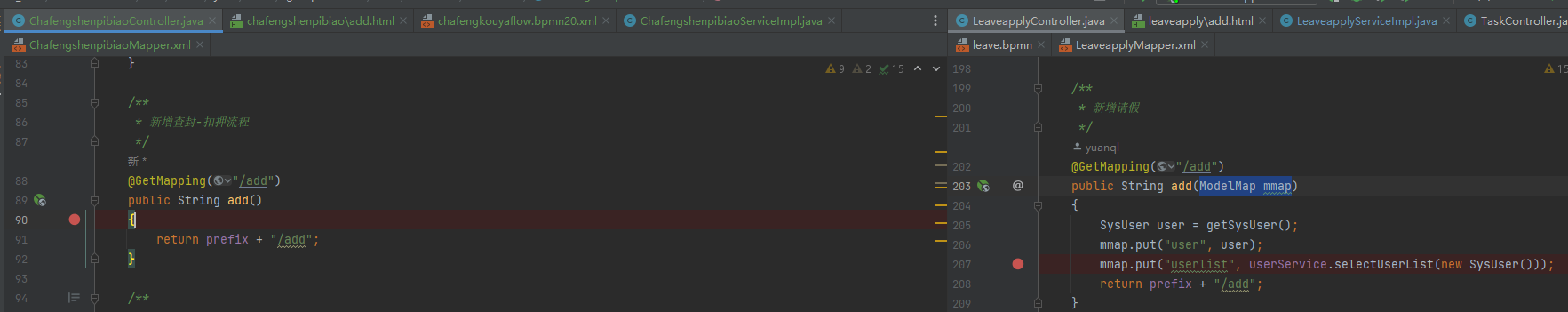

controller层

前端页面需要进行相关的修改

3.5.2.2、新建保存，流程的初始化

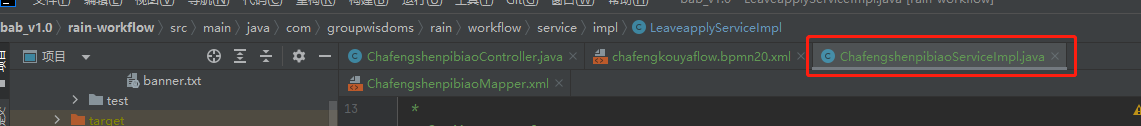

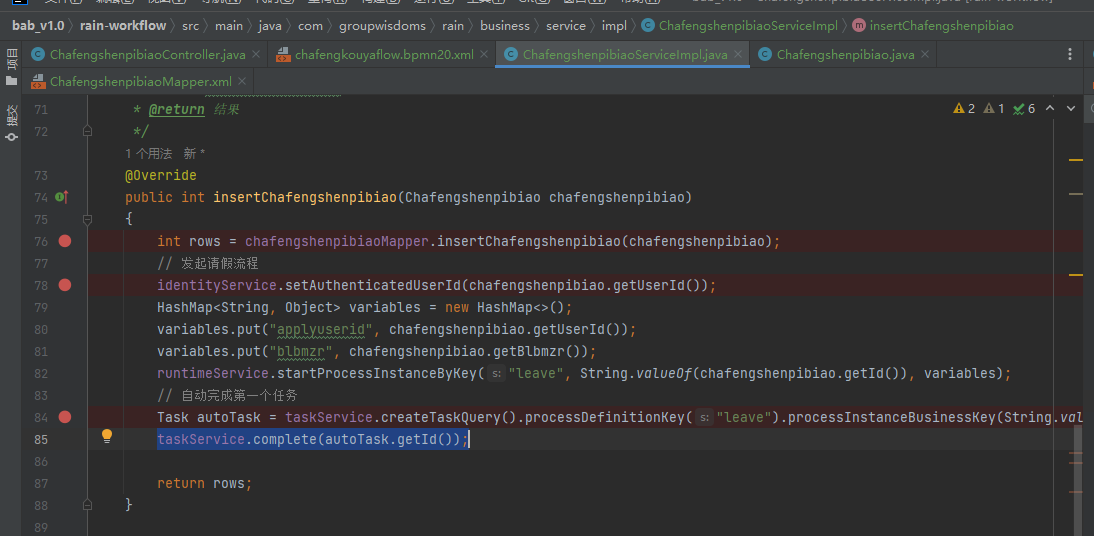

主要是对ChafengshenpibiaoServiceImpl.java进行编辑

/**
 * 新增查封-扣押流程
 *
* @param chafengshenpibiao 查封-扣押流程
 * @return 结果
 */
@Override
public int insertChafengshenpibiao(Chafengshenpibiao chafengshenpibiao)
{
    int rows = chafengshenpibiaoMapper.insertChafengshenpibiao(chafengshenpibiao);
    // 发起请假流程
    identityService.setAuthenticatedUserId(chafengshenpibiao.getUserId());
    HashMap<String, Object> variables = new HashMap<>();
    variables.put("applyuserid", chafengshenpibiao.getUserId());
    variables.put("blbmzr", chafengshenpibiao.getBlbmzr());
    runtimeService.startProcessInstanceByKey("chafengkouyaflow", String.valueOf(chafengshenpibiao.getId()), variables);
    // 自动完成第一个任务
    Task autoTask = taskService.createTaskQuery().processDefinitionKey("chafengkouyaflow").processInstanceBusinessKey(String.valueOf(chafengshenpibiao.getId())).singleResult();
    taskService.complete(autoTask.getId());

    return rows;
}

3.5.3、办理部门主任审批意见

controller层：

 /**
 * 办理部门主任审批意见
 * @return
 */
@GetMapping("/blbmzrcheck")
public String blbmzrcheck(String taskid, ModelMap mmap) {
    Task t = taskService.createTaskQuery().taskId(taskid).singleResult();
    String processId = t.getProcessInstanceId();
    ProcessInstance p = runtimeService.createProcessInstanceQuery().processInstanceId(processId).singleResult();
    if (p != null) {
        Chafengshenpibiao chafengshenpibiao = chafengshenpibiaoService.selectChafengshenpibiaoById(Long.parseLong(p.getBusinessKey()));
        mmap.put("chafengshenpibiao", chafengshenpibiao);
        mmap.put("taskid", taskid);
        mmap.put("userlist", userService.selectUserList(new SysUser()));
    }
    return prefix + "/blbmzrcheck";
}
